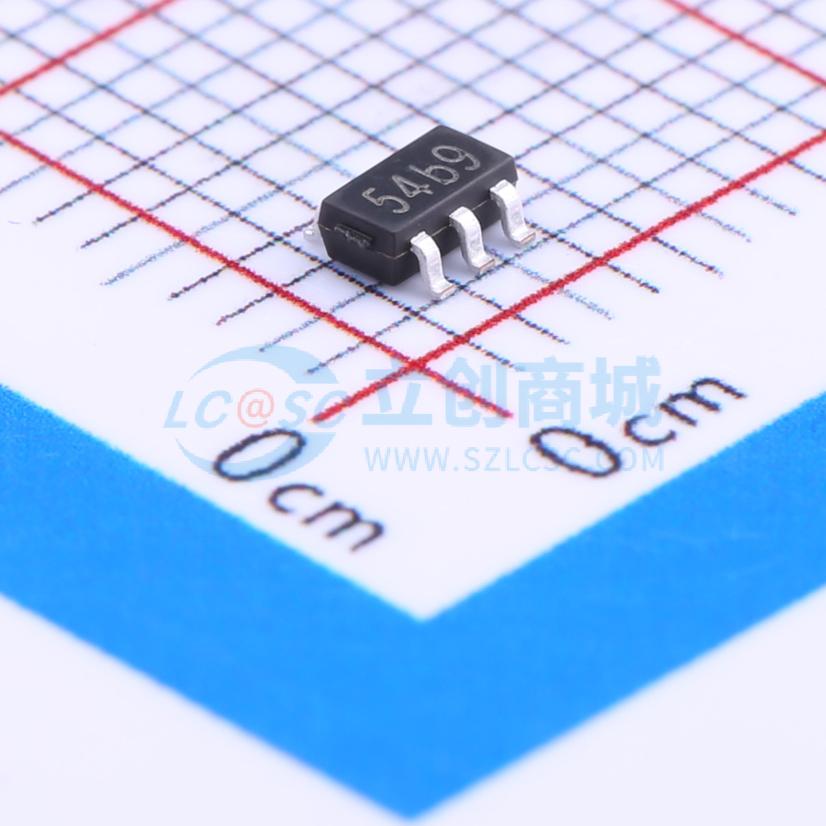

温馨提醒：图片仅供参考，商品以实物为准

SD8001

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 线性锂离子电池充电器
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD8001
商品编号: C171625
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

SD8001是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得SD8001成为便携式应用的理想选择。SD8001可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，SD8001将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，SD8001自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将SD8001置于停机模式，以而将供电电流降至45uA。SD8001的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

商品特性

高达800mA的可编程充电电流
无需MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用SOT23 - 5封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
直接从USB端口给单节锂离子电池充电
精度达到±1%的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态输出引脚
C/10充电终止
待机模式下的供电电流为45uA
2.9V涓流充电器件版本
软启动限制了浪涌电流
采用5引脚SOT - 23封装

应用领域

蜂窝电话、PDA、MP3播放器
充电座
蓝牙应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.2V~6.5V
	最大充电电流	-

	属性	参数值
	充电饱和电压	4.2V
	电池节数	1
	工作温度	-40℃~+85℃
