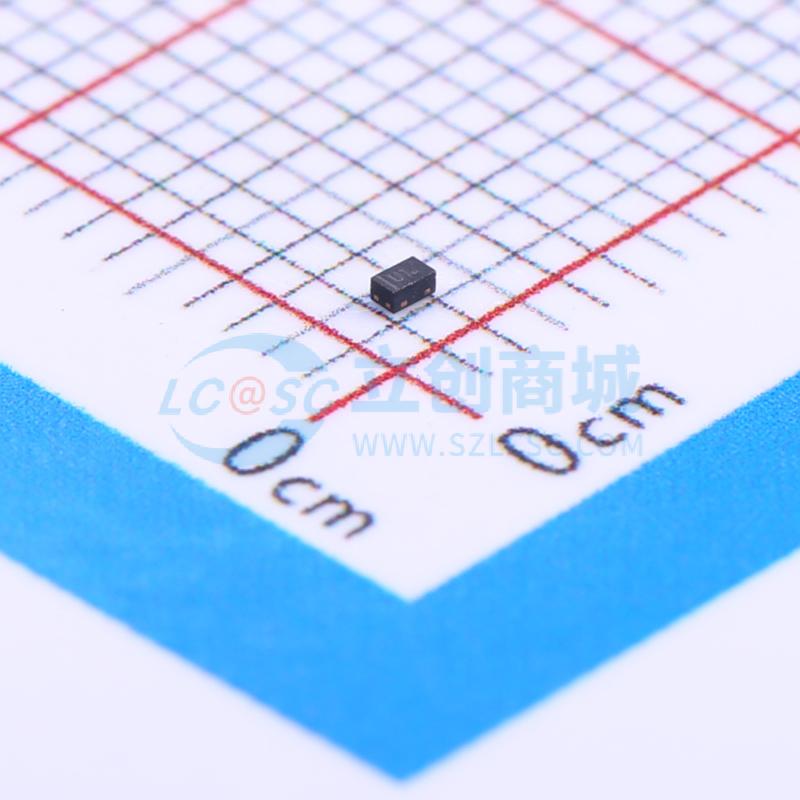

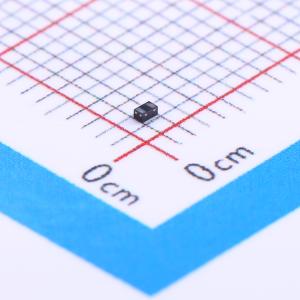

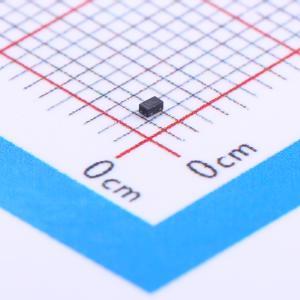

温馨提醒：图片仅供参考，商品以实物为准

PESDXC2FD5VU

单向ESD 5V截止峰值脉冲电流：6.5A

描述: PESDXC2FD5VU静电放电（ESD）保护器专为替代便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中的多层压敏电阻（MLV）而设计。它们的特点是采用大截面积结来传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比不会出现器件性能退化的问题。PESDXC2FD5VU可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压感应瞬态事件而损坏或故障。PESDXC2FD5VU采用DFN1006 - 2L封装，工作电压为5伏。它为设计人员提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。此外，在电路板空间有限的应用中，它可以“分散”布置在电路板周围。
品牌名称: Prisemi(芯导)
商品型号: PESDXC2FD5VU
商品编号: C168627
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

PESDXC2FD5VU静电放电（ESD）保护器专为替代便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中的多层压敏电阻（MLV）而设计。它们的特点是采用大截面积结来传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比不会出现器件性能退化的问题。PESDXC2FD5VU可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压感应瞬态事件而损坏或故障。PESDXC2FD5VU采用DFN1006 - 2L封装，工作电压为5伏。它为设计人员提供了灵活性，可在不适合使用阵列的应用中保护一条单向线路。此外，在电路板空间有限的应用中，它可以“分散”布置在电路板周围。

商品特性

超低电容0.5pF
DFN1006 - 2L封装
可替代MLV（0402）
单向配置
典型响应时间 < 1 ns
保护一条输入/输出（I/O）或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±25KV（空气放电）、±20KV（接触放电）；IEC 61000 - 4 - 4（电快速瞬变脉冲群（EFT））40A（5/50ns）

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

交货周期

订货7-12个工作日

购买数量

(1个/圆盘，最小起订量 7000 个)

个

起订量：7000 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	8.5V；14V
	峰值脉冲电流(Ipp)	6.5A
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
