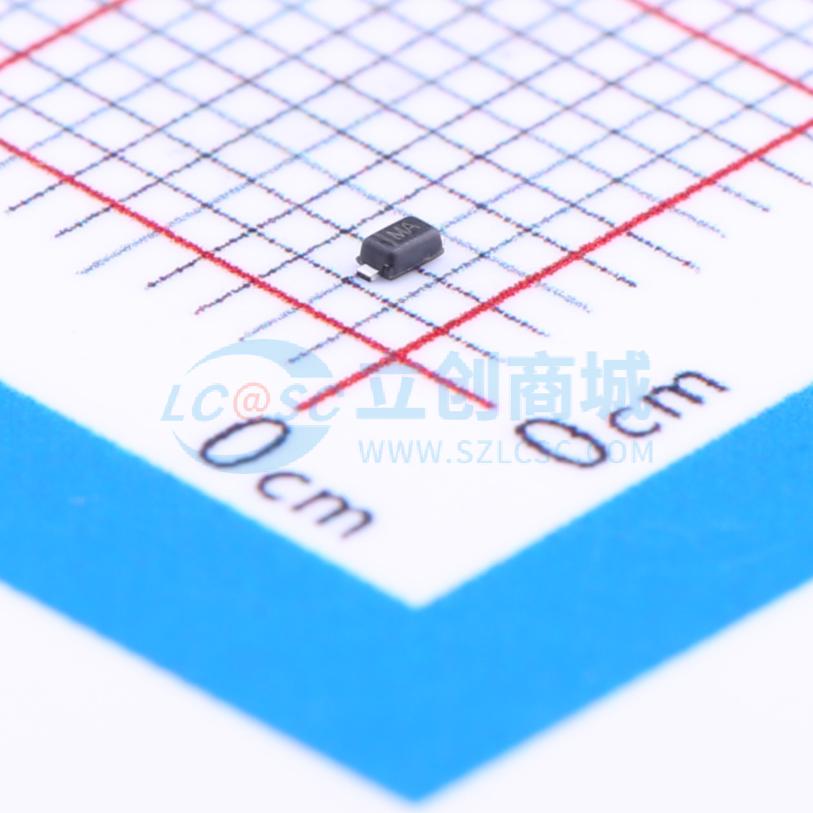

温馨提醒：图片仅供参考，商品以实物为准

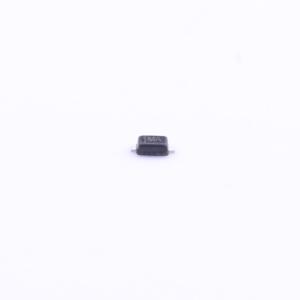

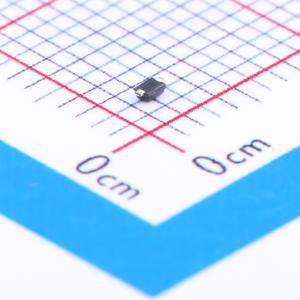

PESDNC5D12VU
单向ESD 12V截止 峰值脉冲电流：12A
- 描述
- PESDNC5D12VU静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。PESDNC5D12VU可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。在不适合使用阵列的应用中，它为设计人员提供了保护单条单向线路的灵活性。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDNC5D12VU
- 商品编号
- C168631
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 15.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品概述
PESDNC5D12VU静电放电（ESD）保护器专为替代便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，且与MLV相比无器件性能退化问题。 PESDNC5D12VU可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。在不适合使用阵列的应用中，它为设计人员提供了保护单条单向线路的灵活性。
商品特性
- 每条线路350W峰值脉冲功率（tP = 8 / 20μs）
- SOD - 523封装
- 可替代MLV（0603）
- 单向配置
- 典型响应时间 < 1 ns
- 保护一条I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 数码相机
- 外设
- MP3播放器
