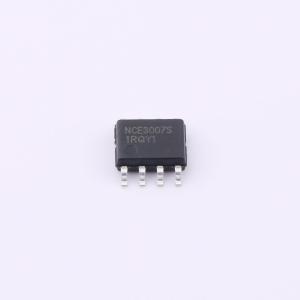

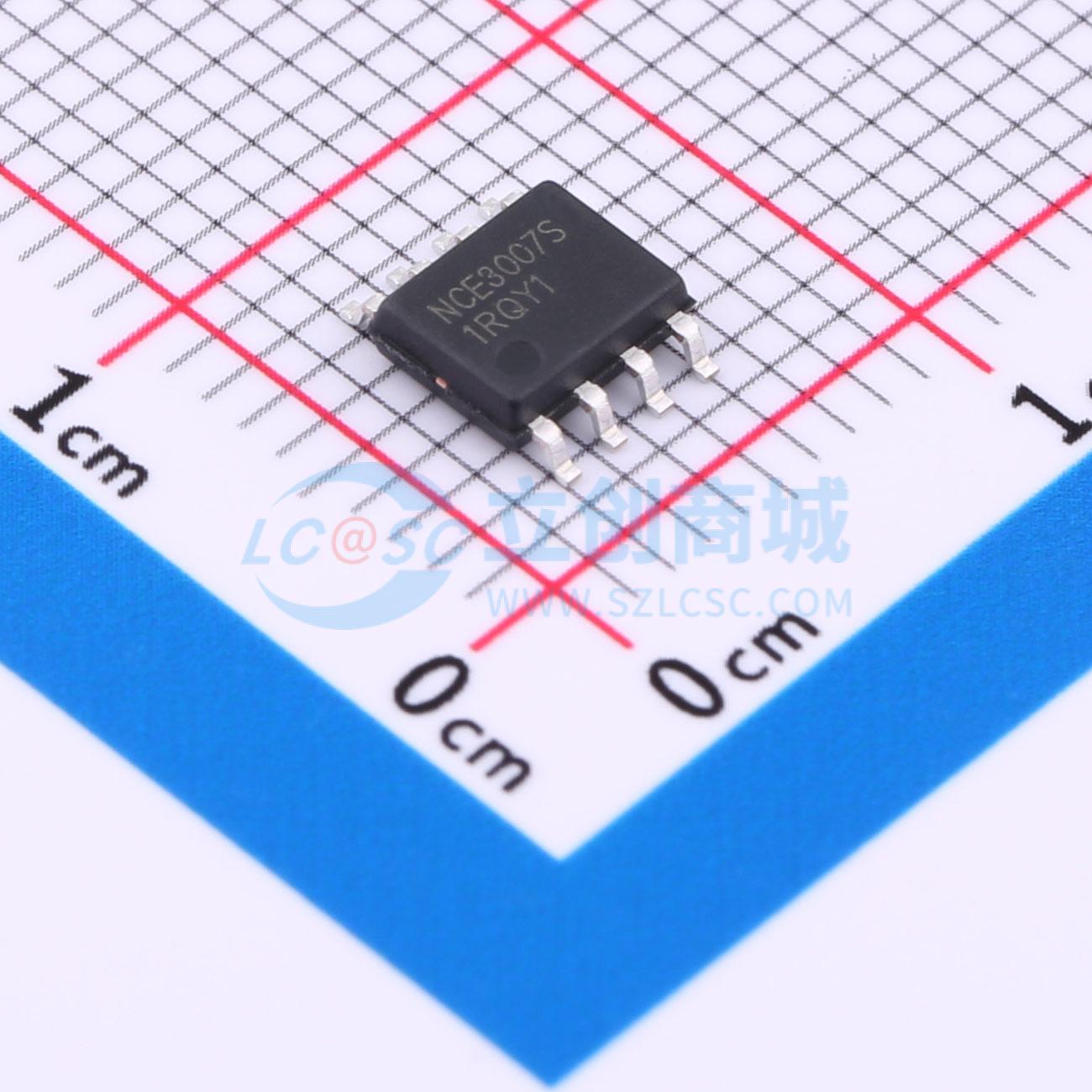

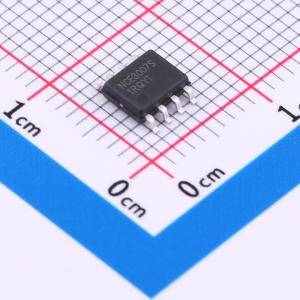

NCE3007S
1个P沟道 耐压:30V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，-30V，-6.5A，42毫欧，比NCE4435电流稍低。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3007S
- 商品编号
- C167514
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 42mΩ@10V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.2nC@10V | |
| 输入电容(Ciss) | 520pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 100pF |
商品概述
NCE3007S采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于负载开关和电池保护应用。
商品特性
- 漏源电压VDS = -30V,漏极电流ID = -6.5A
- 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 42 mΩ
- 当栅源电压VGS = -4.5V时,导通电阻RDS(ON) < 72 mΩ
- 高密度单元设计,实现超低导通电阻Rdson
- 具备完整的雪崩电压和电流特性
应用领域
- 负载开关
- 电池保护
