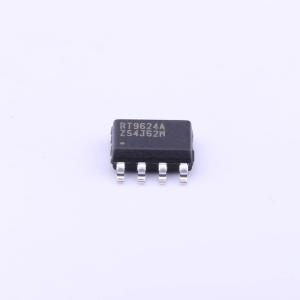

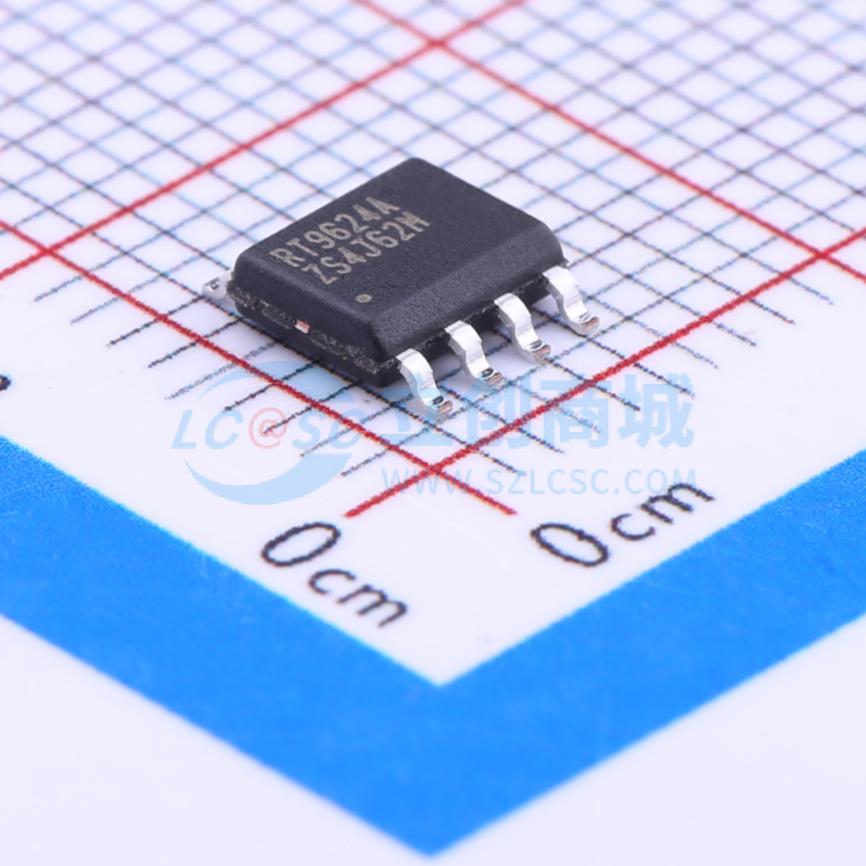

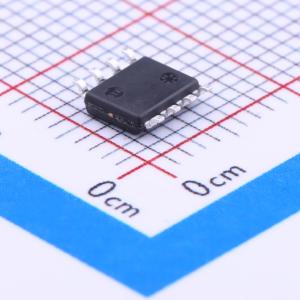

RT9624AZS

单相同步整流降压型MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 驱动两个N-MOSFET,DC-DC转换
品牌名称: RICHTEK(立锜)
商品型号: RT9624AZS
商品编号: C167520
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.227克(g)

商品参数

	属性	参数值
	下降时间(tf)	12ns
	传播延迟 tpLH	30ns；60ns
	传播延迟 tpHL	22ns；8ns
	特性	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.3V~3.2V
	输入低电平(VIL)	700mV~1.4V
	静态电流(Iq)	120uA

商品概述

RT9624A是一款高频、同步整流、单相MOSFET驱动器，专为普通MOSFET驱动应用和高性能CPU电压调节器（VR）驱动能力而设计。 RT9624A的供电电压范围为4.5V至13.2V，适用的功率级VIN范围为5V至24V。RT9624A还内置了一个内部电源开关，可替代外部自举二极管。 RT9624A能够高效支持高达500kHz的开关频率。它具备UGATE和LGATE驱动电路，适用于同步整流DC/DC转换器应用。其设计有直通保护机制，可防止高端和低端功率MOSFET之间出现直通现象。RT9624A具有三态PWM输入，具备关断和EN输入关断功能，可强制驱动器输出低电平的UGATE和LGATE信号。 RT9624A采用小尺寸的8引脚封装，封装类型包括SOP - 8、SOP - 8（外露焊盘）和WDFN - 8L 3×3。

商品特性

驱动两个N沟道MOSFET
直通保护
内置自举二极管
支持高开关频率
快速输出上升时间
用于输出关断的三态PWM输入
使能控制
小型SOP - 8、SOP - 8（外露焊盘）和8引脚WDFN封装
符合RoHS标准且无卤素

应用领域

台式机、主板CPU的核心电压供电
高频薄型DC/DC转换器
大电流低压DC/DC转换器
显卡的核心电压供电

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	4.5V~13.2V
	上升时间(tr)	24ns；25ns
