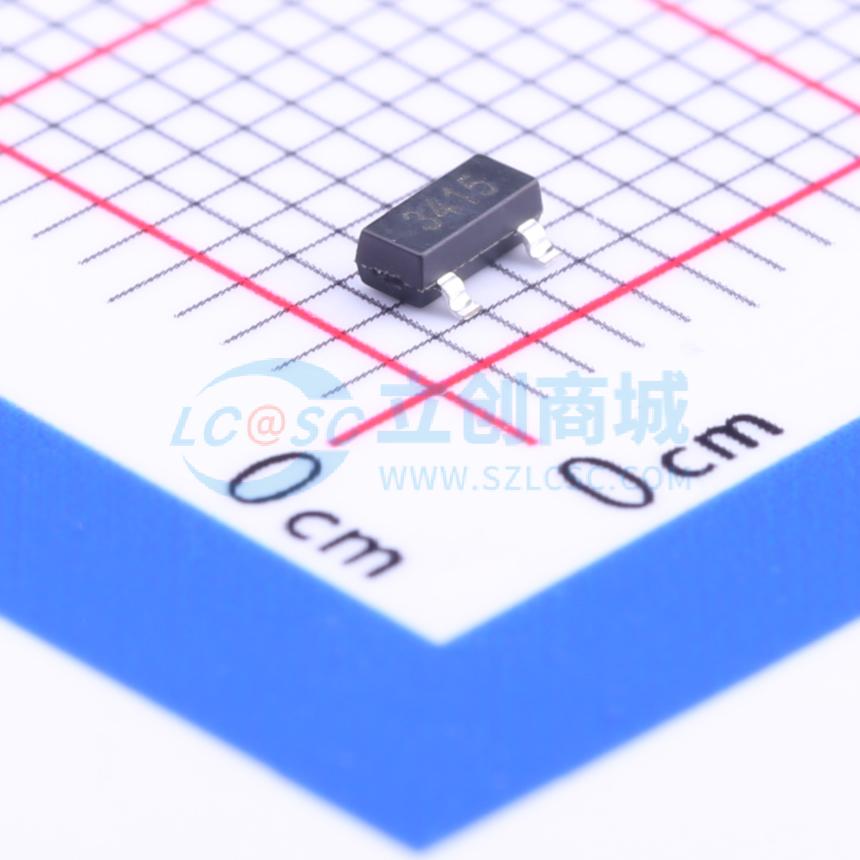

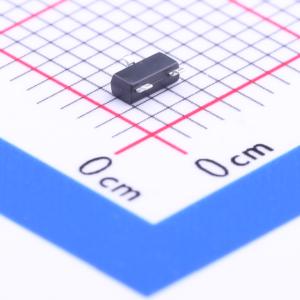

NCE3415
1个P沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE3415采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3415
- 商品编号
- C169820
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 60mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@4.5V | |
| 输入电容(Ciss) | 950pF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 165pF |
商品概述
N沟道增强型硅栅功率MOSFET专为高压、高速功率开关应用而设计，如开关稳压器、开关转换器、螺线管、电机驱动器、继电器驱动器。
商品特性
- VDS = -20V, ID = -4A
- RDS(ON) < 60 m Ω @ VGS = -2.5 V
- RDS(ON) < 45 m Ω @ VGS = -4.5 V
- ESD额定值:2500V HBM
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
