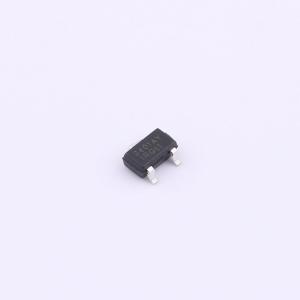

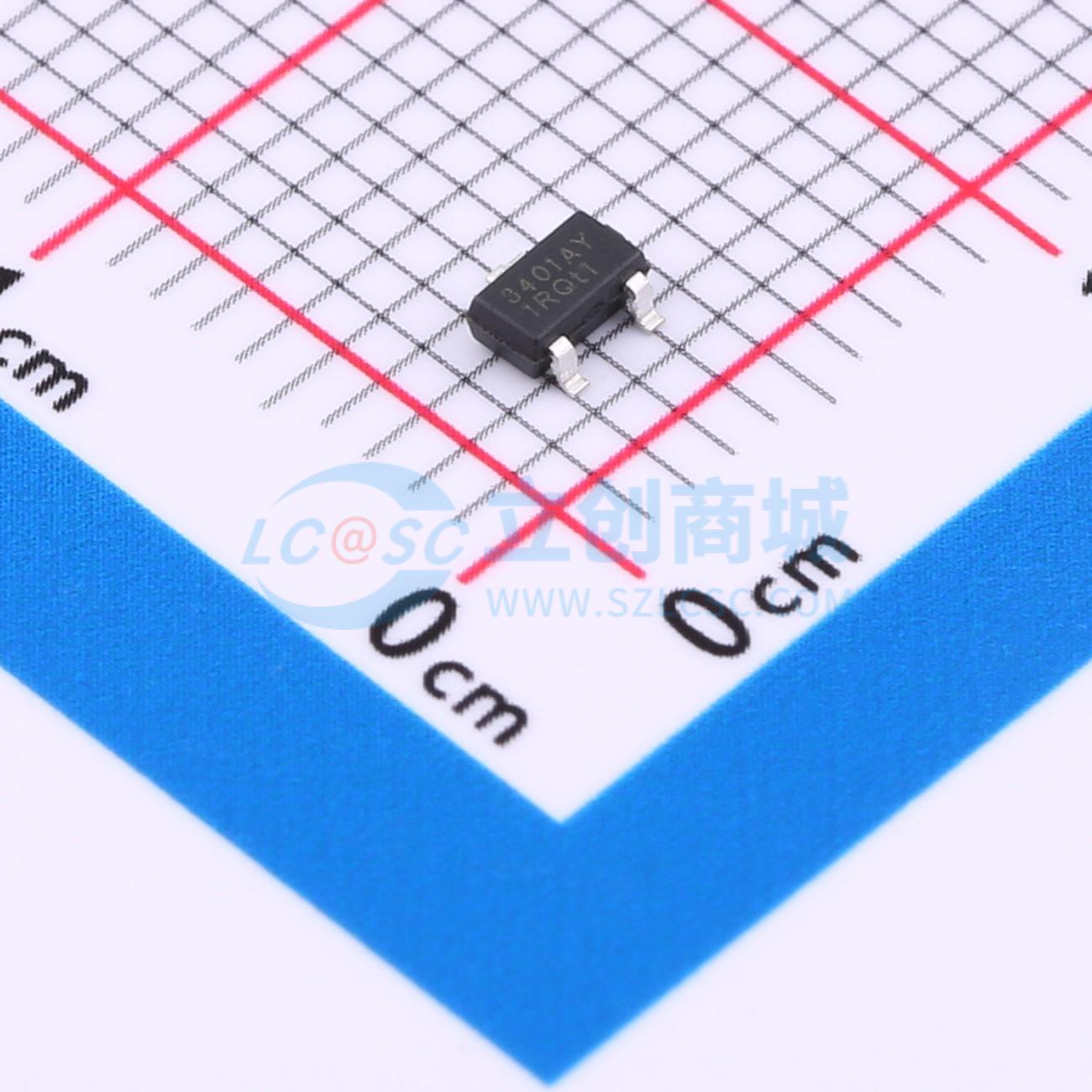

NCE3401AY
1个P沟道 耐压:30V 电流:4.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE3401AY采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3401AY
- 商品编号
- C169815
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.4A | |
| 导通电阻(RDS(on)) | 80mΩ@2.5V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.5nC@4.5V | |
| 输入电容(Ciss) | 950pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF |
商品概述
NCE2007N采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30V,ID = -4.4A
- RDS(ON) < 80 m Ω(@ VGS = -2.5 V)
- RDS(ON) < 65 m Ω(@ VGS = -4.5 V)
- RDS(ON) < 52 m Ω(@ VGS = -10 V)
- 高功率和电流处理能力
- 获得无铅产品认证
- 表面贴装封装
应用领域
-PWM应用-负载开关-电源管理
