TPS61160和TPS61161是升压转换器，带有40V额定集成开关FET，用于驱动串联的LED。这些升压转换器以600kHz的固定开关频率运行，以减少输出纹波、提高转换效率，并允许使用小型外部元件。

默认的白光LED电流通过外部传感电阻RSET设定，反馈电压被调节至200mV，如典型应用所示。在操作过程中，可以通过CTRL引脚使用单线数字接口（EasyScale协议）控制LED电流。或者，也可以将脉宽调制（PWM）信号施加到CTRL引脚上，其中占空比决定了反馈参考电压。无论是数字模式还是PWM模式，TPS61160和TPS61161都不会使LED电流产生突变；因此，它们不会在输出电容上产生可听噪声。为了提供最大保护，该设备具有集成的开路LED保护功能，在开路LED条件下会禁用TPS61160和/或TPS61161，防止输出电压超过设备的最大绝对电压额定值。

TPS61160和TPS61161采用节省空间的2毫米x2毫米WSON封装，带散热焊盘。

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~18V
	开关频率	600kHz
	通道数	1
	输出电压	26V
	输出电流	-

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	2%

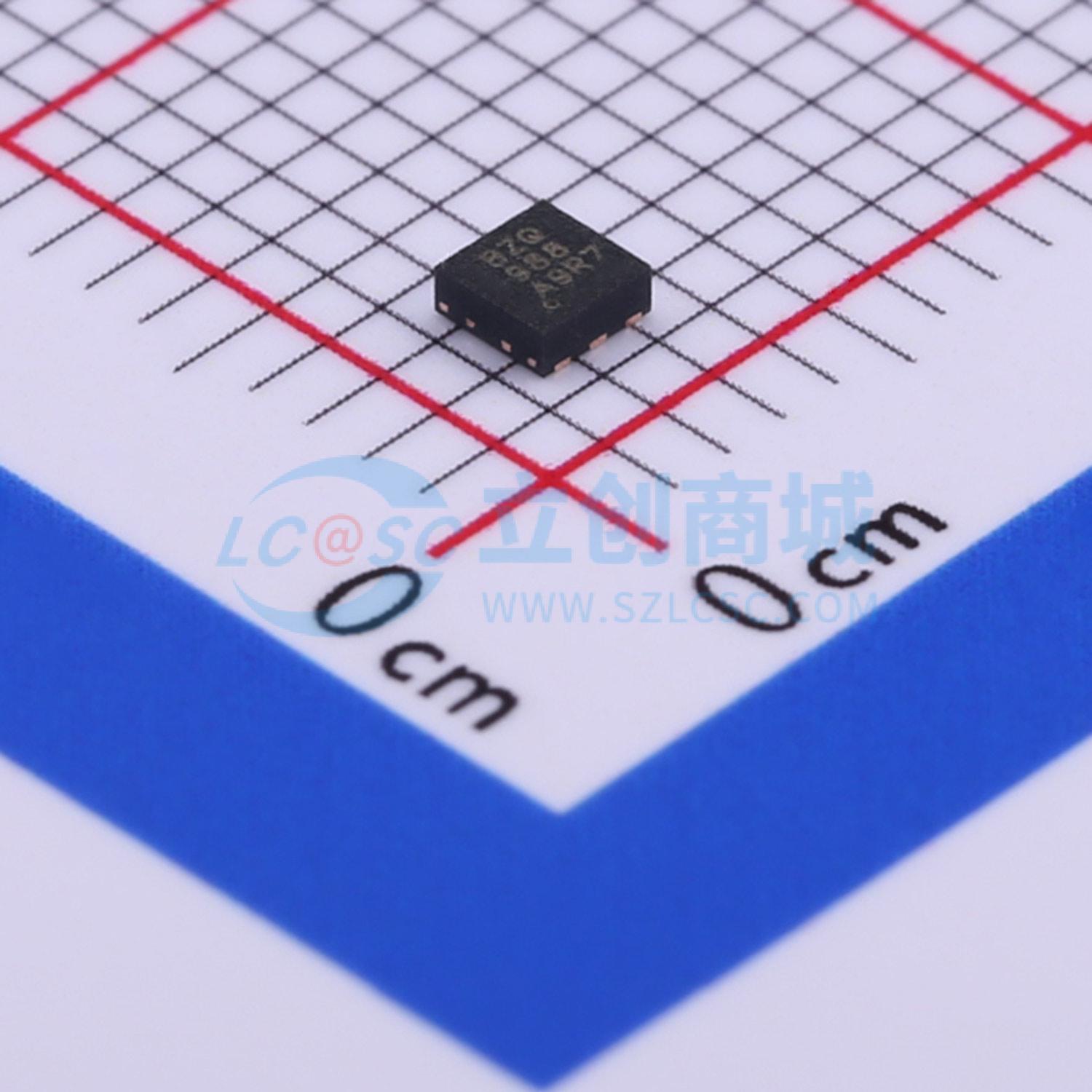

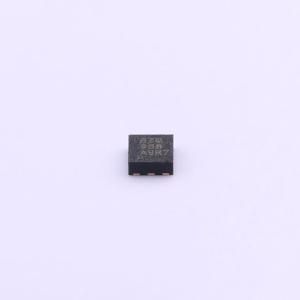

TPS61160DRVR
