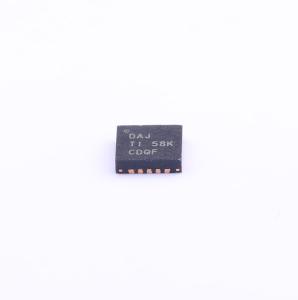

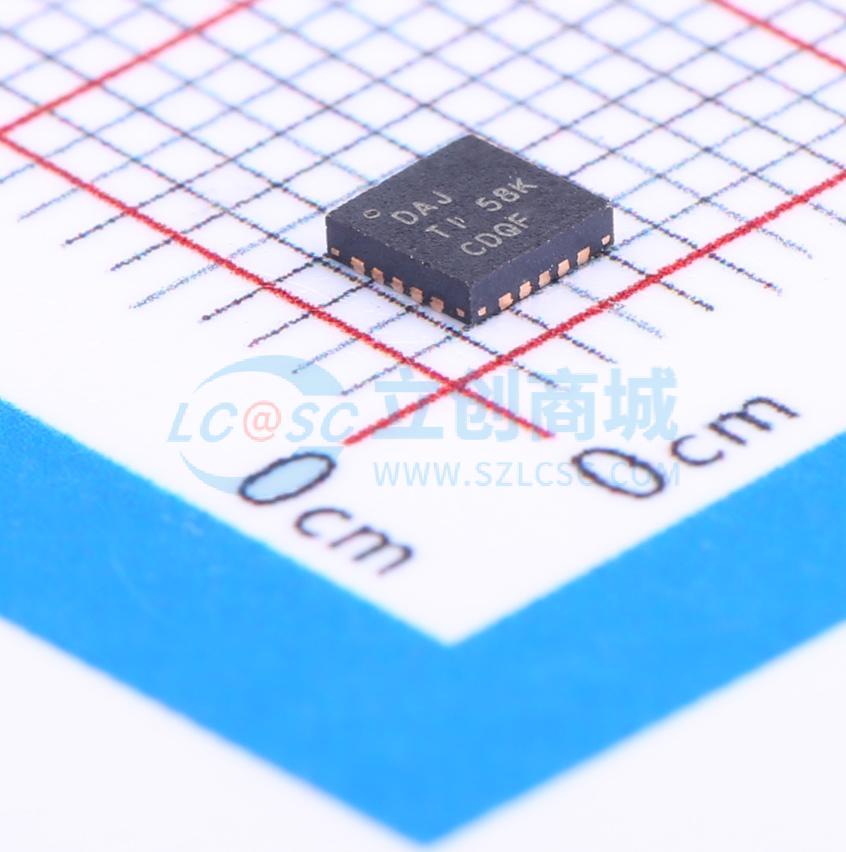

TPS650061RUKR

TPS6500xx 器件是用于便携式应用的单芯片电源管理（PWM）集成电路。这两款器件均将一个单降压转换器与两个低压差（LDO）稳压器集成在一起。降压转换器在轻载时进入低功耗模式，以在尽可能宽的负载电流范围内实现最高效率。对于低噪声应用，可通过引脚将器件强制进入固定频率 PWM 模式。由于采用了小型电感器和电容器，降压转换器体积小巧。降压转换器具备电源正常状态输出，用于时序控制。LDO 可提供 300 mA 电流，工作输入电压范围为 1.6 V 至 6 V。降压转换器或主电池可直接为 LDO 供电。降压转换器和 LDO 具有独立的电压输入，可实现最大的设计和时序灵活性。 TPS65001 通过增加一个电源电压监控器（SVS）扩展了功能。为了最大限度地提高 SVS 的灵活性，复位电压由两个外部电阻设置，复位时间由一个小型外部电容设置。为实现外部控制，SVS 可使用其低电平有效手动复位输入连接到一个按钮。

• 降压转换器：
  • 输入电压（VIN）范围为 2.3 V 至 6 V
  • 扩频时钟（SSC）生成，降低 EMI
  • 2.25 MHz 固定频率工作
  • 600 mA 或 1 A（TPS650061）输出电流
• 低压差稳压器（LDO）：
  • 输入电压（VIN）范围为 1.6 V 至 6 V
  • 输出电压可调
  • 最高 300 mA 输出电流
  • 独立电源输入和使能端
• 电源电压监控器（TPS65001）：
  • 按钮手动复位输入
  • 复位时间可调
  • 复位电压可调

• 负载点
• 嵌入式处理器电源
• 手机
• 智能手机
• 个人数字助理（PDA）
• 掌上电脑（Pocket PC）
• 便携式媒体播放器
