温馨提醒：图片仅供参考，商品以实物为准

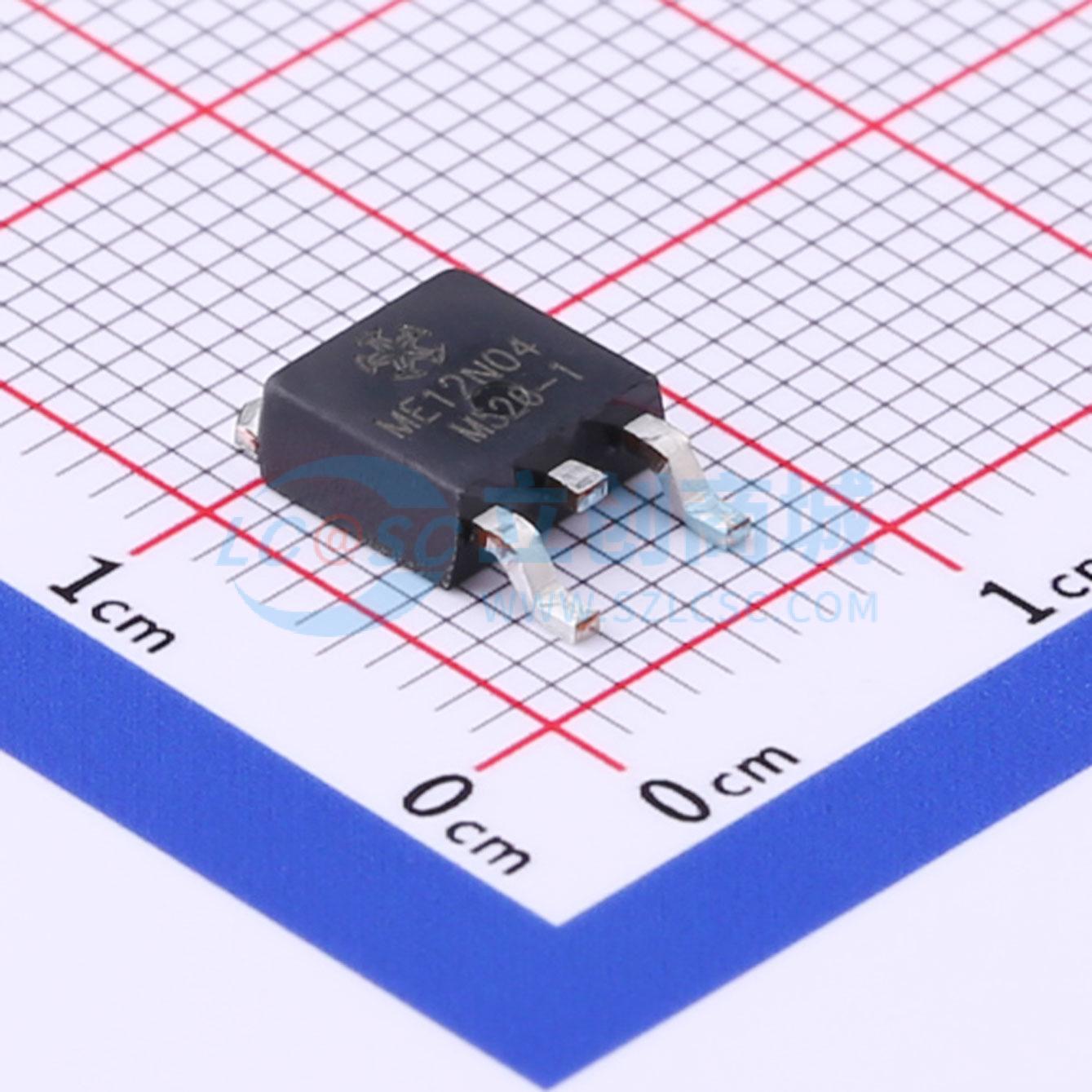

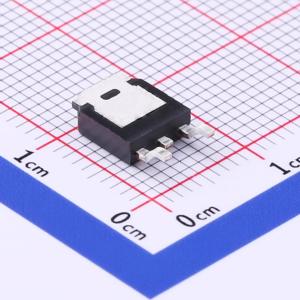

ME12N04
1个N沟道 耐压:40V 电流:22A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME12N04是N沟道逻辑增强型功率场效应晶体管，采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最大限度地降低导通电阻。这些器件特别适用于低电压应用，如手机和笔记本电脑的电源管理，以及其他需要高端开关和低在线功率损耗的电池供电电路，且采用非常小尺寸的表面贴装封装
- 品牌名称
- MATSUKI(松木)
- 商品型号
- ME12N04
- 商品编号
- C165223
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 22A | |
| 导通电阻(RDS(on)) | 28mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 539pF | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 75pF |
商品概述
ME12N04是采用高单元密度DMOST沟槽技术制造的N沟道逻辑增强型功率场效应晶体管。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低电压应用，如手机和笔记本电脑电源管理，以及其他需要高端开关和低在线功率损耗的电池供电电路，采用超小外形表面贴装封装。
商品特性
- RDS(ON)=28mΩ@VGS=10V（N沟道）
- RDS(ON)=52mΩ@VGS=4.5V（N沟道）
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
应用领域
- 笔记本电脑电源管理-便携式设备-电池供电系统-DC/DC转换器-负载开关-LCD显示器逆变器
