温馨提醒：图片仅供参考，商品以实物为准

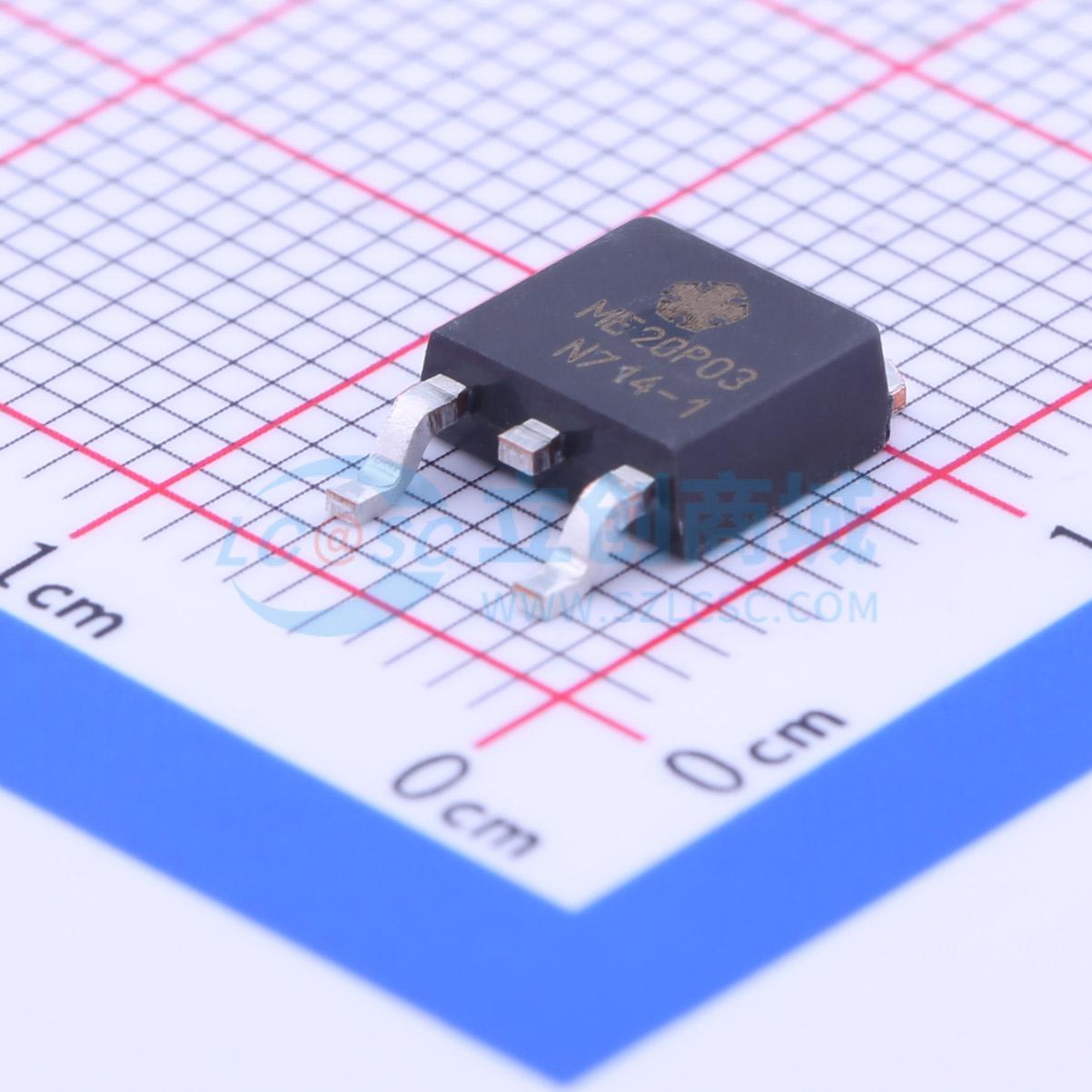

ME20P03
1个P沟道 耐压:30V 电流:27.6A
- 描述
- P沟道,-30V,-27.6A,42mΩ@-4.5V
- 品牌名称
- MATSUKI(松木)
- 商品型号
- ME20P03
- 商品编号
- C165226
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.454克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 27.6A | |
| 导通电阻(RDS(on)) | 42mΩ@4.5V,10A | |
| 耗散功率(Pd) | 39W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 804pF | |
| 反向传输电容(Crss) | 40pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 123pF |
商品概述
P沟道逻辑增强型功率场效应晶体管采用高单元密度的DMOS沟槽技术制造。这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，如手机和笔记本电脑的电源管理以及其他电池供电电路，并且在非常小尺寸的表面贴装封装中需要低在线功率损耗。
商品特性
- 在VGS = -10V时，RDS(ON) ≤ 32mΩ
- 在VGS = -4.5V时，RDS(ON) ≤ 42mΩ
- 超高密度单元设计，实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
应用领域
- 笔记本电脑电源管理
- DC/DC转换器
- 负载开关
- LCD显示器逆变器
