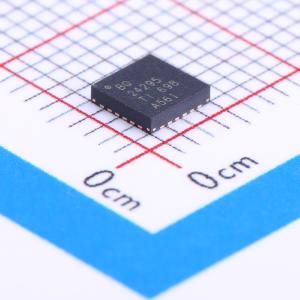

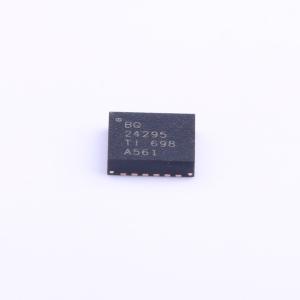

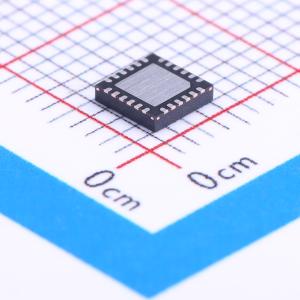

温馨提醒：图片仅供参考，商品以实物为准
BQ24295RGER
具备同步升压操作时窄直流电压（VDC）可调功能的I²C控制单节USB充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24295 具有 USB、可调节电压和 1.5A OTG 的 I2C 控制型单节电池 3A 电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24295RGER
- 商品编号
- C165144
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.9V~6.2V | |
| 最大充电电流 | 3A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.5V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 20uA | |
| 接口类型 | I2C |
商品概述
bq24295是一款高度集成的开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池，广泛应用于移动电源、平板电脑和其他便携式设备。
商品特性
- 90%高效开关模式3A充电器
- 3.9V至6.2V单输入符合USB标准的充电器，具备6.4V过压保护
- USB主机或充电端口D+/D-检测，兼容USB电池充电器规范（BC1.2）
- 支持非标准2A/1A适配器检测
- 输入电压和电流限制
- 支持USB2.0和USB 3.0
- 输入电流限制：100 mA、150 mA、500 mA、900 mA、1 A、1.5 A、2 A和3 A
- 电池升压模式下的同步升压转换器，具备：
- 1.5 A时可调节输出4.55V - 5.5V
- 90%的5.1V升压模式效率
- 快速OTG启动（典型值22 ms）
- 窄VDC（NVDC）电源路径管理
- 无电池或电池深度放电时可即时开机
- 电池补充模式下的理想二极管操作
- 1.5 MHz开关频率，适用于1.2 mm薄型电感
- I2C端口，用于优化系统性能和状态报告
- 有无主机管理均可实现自主电池充电：
- 电池充电使能
- 电池充电预调节
- 充电终止和再充电
- 高精度：
- ±0.5%充电电压调节
- ±7%充电电流调节
- ±7.5%输入电流调节
- 升压模式下±3%输出电压调节
- 高度集成：
- 电源路径管理
- 同步开关MOSFET
- 集成电流检测
- 自举二极管
- 内部环路补偿
应用领域
- 智能手机、平板电脑用移动电源
- 便携式媒体播放器
- 互联网设备
