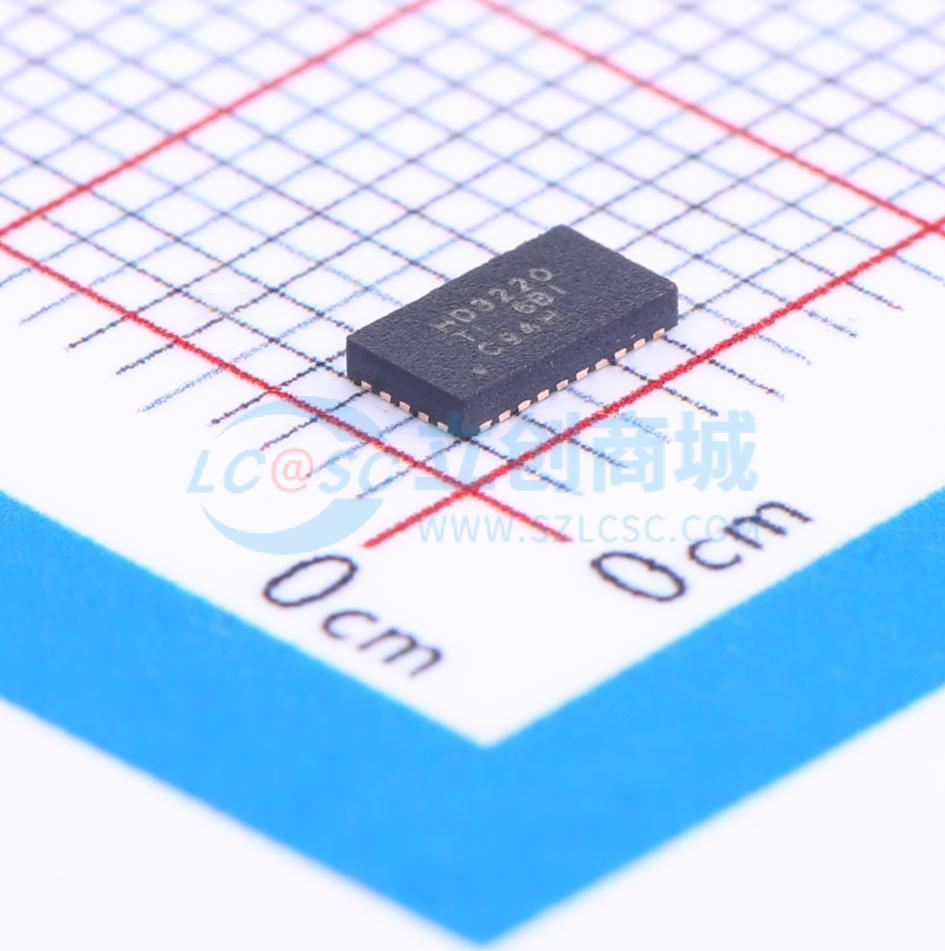

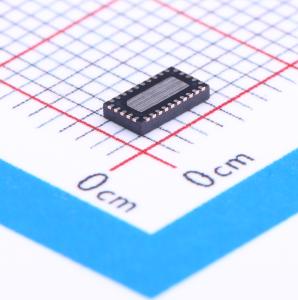

HD3SS3220RNHR

HD3SS3220 USB TYPE-C DRP 端口控制器带SuperSpeed 2:1 MUX

SMT扩展库PCB免费打样

描述: HD3SS3220 带 DRP 控制器的 10Gbps USB 3.1 Type-C 2:1 多路复用器
品牌名称: TI(德州仪器)
商品型号: HD3SS3220RNHR
商品编号: C165155
商品封装: WQFN-30-EP(2.5x4.5)
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

HD3SS3220是一款带有DRP端口控制器的USB SuperSpeed (SS) 2:1多路复用器。该器件为实现USB Type-C的生态系统提供通道配置 (CC) 逻辑和5V VCONN电源。HD3SS3220可配置为下游端口 (DFP)、上游端口 (UFP) 或双角色端口 (DRP)，适用于任何应用。在DRP模式下，HD3SS3220会根据Type-C规范在DFP和UFP之间切换。CC逻辑模块会监测CC1和CC2引脚的上拉或下拉电阻，以确定USB端口何时连接以及其端口角色。一旦USB端口连接，CC逻辑还会确定电缆的方向，并相应地配置USB SS多路复用器。最后，CC逻辑分别在DFP和UFP模式下通告或检测Type-C电流模式——默认、中等或高电流模式。集成多路复用器出色的动态特性允许在对SS信号眼图衰减最小且增加抖动极小的情况下进行切换。该器件的开关路径采用自适应共模电压跟踪，即使RX和TX通道的共模电压不同，也能实现相同的通道特性。

商品特性

集成2:1 SuperSpeed多路复用器的USB Type-C端口控制器，符合USB Type-C规范
支持高达10 Gbps的USB 3.1 G1和G2
支持3A电流、最高15 W的功率传输
通告和检测模式配置：仅主机 – DFP/源、仅设备 – UFP/宿、双角色端口 – DRP
通道配置 (CC) 检测USB端口连接
电缆方向检测
角色检测 – Type-C电流模式 (默认、中等、高)
V(BUS)检测和对有源电缆的VCONN支持
音频和调试附件支持
支持Try.SRC和Try.SNK DRP模式
通过GPIO和I²C进行配置控制
低工作和待机电流消耗
工业温度范围为–40至85°C

应用领域

USB主机、设备、集线器
手机、平板电脑和笔记本电脑
U 盘、便携式硬盘、机顶盒等USB外设

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~5.5V
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	5uA
	接口类型	I2C
