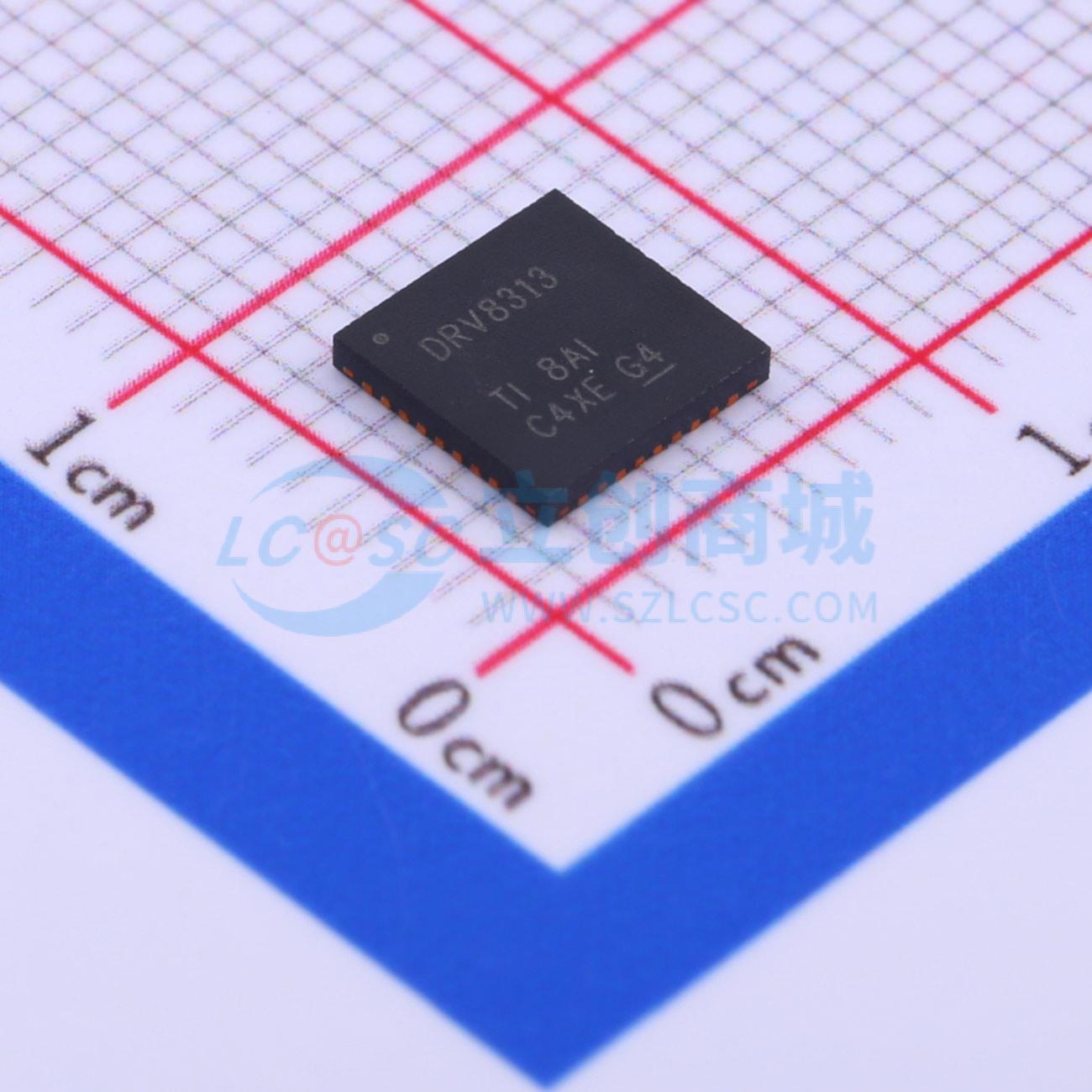

DRV8313RHHR
无刷直流BLDC电机驱动芯片 60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8313 具有集成 FET、65V 最大电压、3A 峰值电流的三相电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8313RHHR
- 商品编号
- C165154
- 商品封装
- VQFN-36-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
- 立创商城设计参考
- 无刷电机驱动-(4)48V以上供电-(2)2A~4A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 240mΩ | |
| 静态电流(Iq) | 500uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
三相半 H 桥驱动 IC – 适用于三相无刷直流电机、螺线管和有刷直流电机 高电流驱动能力：2.5 A 峰值 低 MOSFET 导通电阻 独立半 H 桥控制 未使用的比较器可用于电流限制或其他功能 内置 3.3 V、10 mA LDO 稳压器 8 V 至 60 V 工作电源电压范围 • 具备待机操作的睡眠模式 小封装和占位面积 – 28 引脚 HTSSOP（PowerPAD 封装）、36 引脚 VQFN DRV8313 提供三个可单独控制的半 H 桥驱动器。该器件旨在驱动三相无刷直流电机，不过也可用于驱动螺线管或其他负载。每个输出驱动通道由配置为半 H 桥的 N 沟道功率 MOSFET 组成。每个半 H 桥驱动器都有一个专用接地端子，允许进行独立的外部电流检测。 DRV8313 集成了一个未使用的比较器，可用于构建电流限制电路或实现其他功能。 提供内部保护功能，用于应对欠压、电荷泵故障、过流、短路和过热情况。故障状态由 nFAULT 引脚指示。
商品特性
- 高电流驱动能力：2.5 A 峰值
- 低 MOSFET 导通电阻
- 独立半 H 桥控制
- 未使用的比较器可用于电流限制或其他功能
- 内置 3.3 V、10 mA LDO 稳压器
- 8 V 至 60 V 工作电源电压范围
- 具备待机操作的睡眠模式
- 小封装和占位面积 – 28 引脚 HTSSOP（PowerPAD 封装）、36 引脚 VQFN
应用领域
- 相机云台
- 暖通空调电机
- 办公自动化设备
- 工厂自动化和机器人技术
