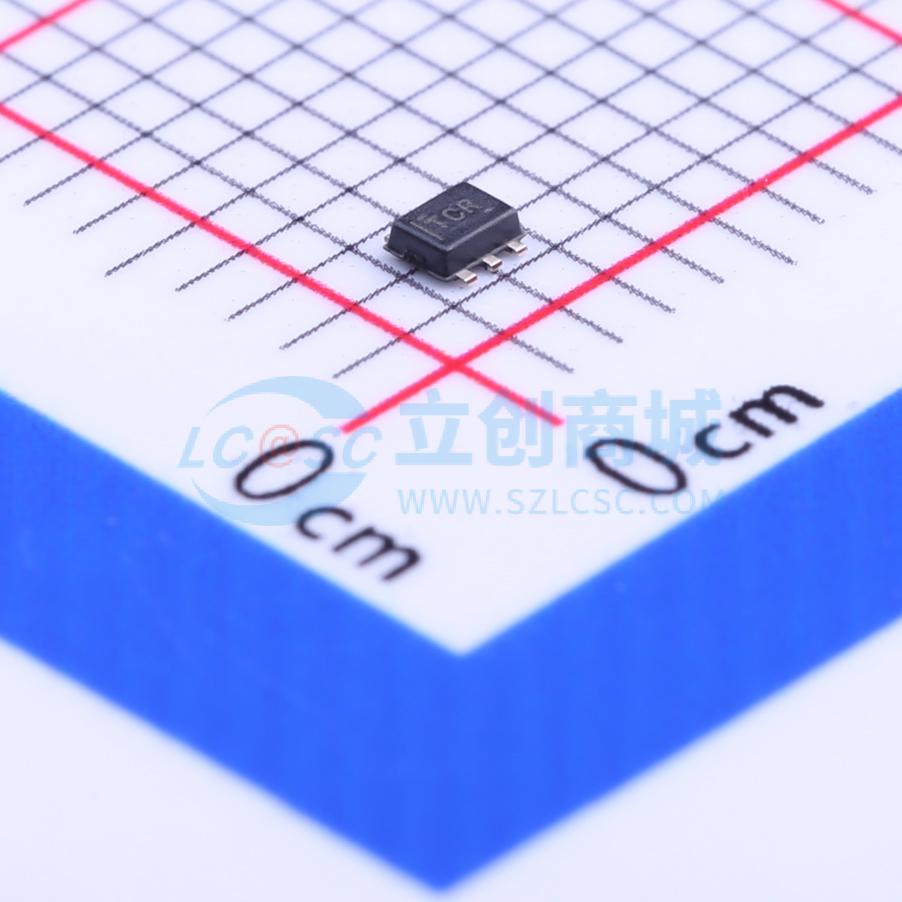

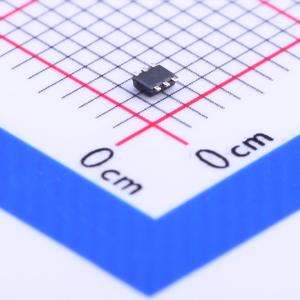

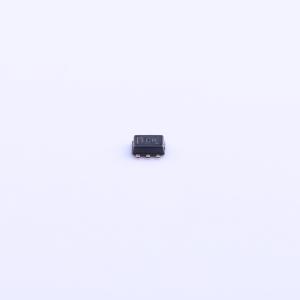

SN74AVC1T45DRLR

单比特双电源总线收发器，具备可配置电压转换和三态输出功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC1T45 具有可配置电压转换和三态输出的单位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC1T45DRLR
商品编号: C165146
商品封装: SOT-5x3-6
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

SN74AVC1T45是1位双电源总线收发器，具备可配置电压转换和三态输出，为1位非反相总线收发器，采用两个独立的可配置电源轨，优化后可在VCCA/VCCB为1.4V~3.6V条件下工作，也可在VCCA/VCCB低至1.2V时运行。A端口设计为跟踪VCCA，VCCA支持1.2V~3.6V的任意电源电压，B端口设计为跟踪VCCB，VCCB支持1.2V~3.6V的任意电源电压，可在1.2V、1.5V、1.8V、2.5V和3.3V任意电压节点之间实现通用低压双向转换。该器件设计用于两条数据总线之间的异步通信，方向控制DIR输入的逻辑电平可激活B端口输出或A端口输出，B端口输出激活时将数据从A总线传输到B总线，A端口输出激活时将数据从B总线传输到A总线。A、B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，以防止产生额外的ICC和ICCZ。DIR输入由VCCA供电，该器件针对部分掉电应用采用Ioff规范，Ioff电路可禁用输出，防止器件掉电时产生破坏性回流电流。VCC隔离特性可确保当任意一个VCC输入接地时，两个端口都处于高阻抗状态。NanoFree封装技术采用裸片作为封装。

商品特性

提供NanoFree封装
全可配置双轨设计，每个端口可在1.2V~3.6V完整电源电压范围内工作
具备VCC隔离特性，任意一个VCC输入接地时，两个端口都处于高阻抗状态
DIR输入电路参考VCCA工作
3.3V条件下输出驱动为±12mA
输入输出端口耐受4.6V电压
Ioff支持部分掉电模式运行
不同电压转换场景下典型最高数据速率分别为：500Mbps（1.8V至3.3V转换）、320Mbps（低于1.8V至3.3V转换）、320Mbps（转换至2.5V或1.8V）、280Mbps（转换至1.5V）、240Mbps（转换至1.2V）
闭锁性能超过JESD 78 II类标准要求的100mA
ESD保护性能超过JESD 22标准要求，可满足：人体模型±2000V、机器模型200V、带电器件模型±1000V

应用领域

个人电子领域
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	500Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻；断电保护
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
