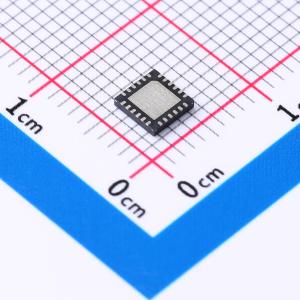

BQ25890HRTWR

bq25890H是一款适用于单节锂离子电池和锂聚合物电池的高度集成型5A开关模式电池充电管理和系统电源路径管理器件。此类器件支持高输入电压快速充电。低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电时间并延长了放电阶段的电池使用寿命。 具有充电和系统设置的I²C串行接口使得此器件成为一个真正的灵活解决方案。该器件支持多种输入源，包括标准USB主机端口、USB充电端口以及兼容USB的可调高电压适配器。电源路径管理将系统电压调节至稍高于电池电压的水平，但不会下降至3.5V最小系统电压（可编程）以下。此器件在无需软件控制情况下启动并完成一个充电周期。此充电器提供针对电池充电和系统运行情况的多种安全特性。该器件还提供了一个7位模数转换器(ADC)，用于监视充电电流和输入/电池/系统（VBUS、BAT、SYS、TS）电压。QON引脚提供BATFET使能/复位控制，以使器件退出低功耗出厂模式或完全系统复位功能。

• 高效率5A 1.5MHz开关模式降压充电
• 93%的充电效率（充电电流为2A）和91%的充电效率（充电电流为3A）
• 针对高电压输入(9V/12V)进行优化
• 低功耗PFM模式，适合轻载运行
• USB On-the-Go (OTG)以及4.5V至5.5V的可调输出电压范围
• 可选500KHz/1.5MHz升压转换器，输出电流高达2.4A
• 5V/1A输出时的升压效率为93%
• 精确的断续模式过流保护
• 支持低至2.5V的电池
• 针对轻载效率支持仅PWM或PFM/PWM控制
• 单个输入，支持USB输入和可调高电压适配器
• 支持3.9V至14V输入电压范围
• 输入电流限制（100mA至3.25A，分辨率为50mA），支持USB2.0、USB3.0标准和高电压适配器
• 通过输入电压限制（最高14V）实现最大功率跟踪，适用于各类适配器
• 自动检测USB SDP、CDP、DCP以及非标准适配器
• 输入电流优化器(ICO)，无需过载适配器即可最大限度提高输入功率
• 充电器输出与电池终端间的电阻补偿(IRCOMP)
• 借助11mΩ电池放电MOSFET实现最高电池放电效率，放电电流高达9A
• ±0.5%充电电压调节 ±5%充电电流调节 ±7.5%输入电流调节
• 安全用于充电模式和升压模式的电池温度感测热调节和热关断

• 智能手机
• 平板电脑
• 便携式网络设备
