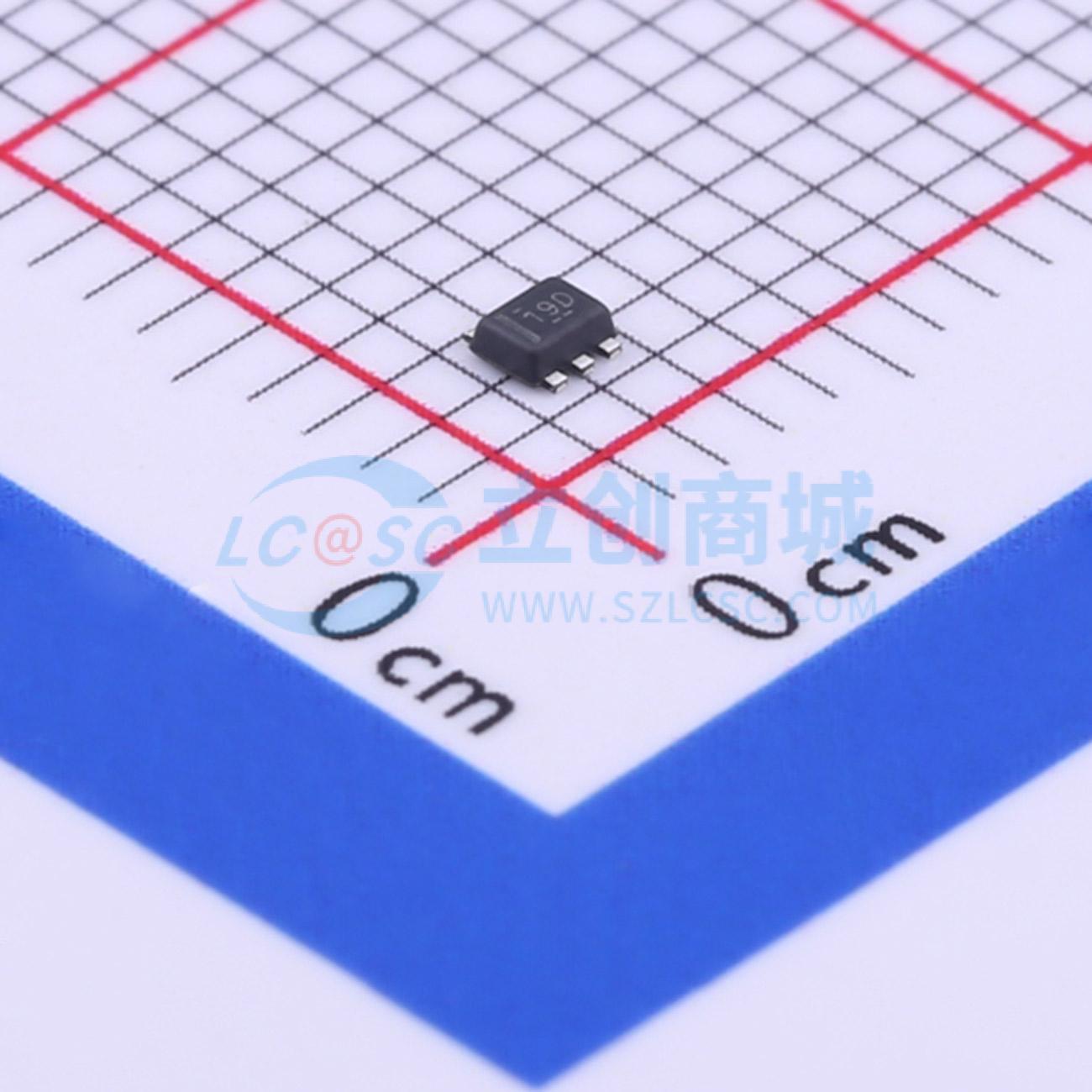

温馨提醒：图片仅供参考，商品以实物为准
TLV62569DRLR
高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV62569是一款高效率同步降压转换器,采用SOT封装,适用于高效率和紧凑解决方案。该设备集成了能够提供高达2A输出电流的开关,支持2.5V至5.5V的输入电压范围,输出电压可通过外部电阻分压器调节,范围为0.6V至Vin。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV62569DRLR
- 商品编号
- C163217
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 35uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TLV62569器件是一款同步降压型直流-直流转换器，针对高效率和紧凑的解决方案尺寸进行了优化。该器件集成了能够提供高达2 A输出电流的开关。
在中等到重载情况下，该器件以1.5 MHz的开关频率工作在脉冲宽度调制（PWM）模式。在轻载时，器件会自动进入省电模式（PSM），以在整个负载电流范围内保持高效率。在关断状态下，电流消耗降至小于2 μA。
TLV62569通过外部电阻分压器提供可调输出电压。内部软启动电路可限制启动期间的浪涌电流。还内置了过流保护、热关断保护和电源正常指示等其他功能。该器件提供SOT23和SOT563封装。
商品特性
- 高达95%的效率
- 低RDS(ON)开关 100 mΩ / 60 mΩ
- 2.5 V至5.5 V输入电压范围
- 0.6 V至VIN的可调输出电压
- 轻载效率的省电模式
- 100%占空比实现最低压降
- 35 μA工作静态电流
- 1.5 MHz典型开关频率
- 电源正常输出
- 过流保护
- 内部软启动
- 热关断保护
- 提供SOT封装
- 与TLV62568引脚兼容
- 使用WEBENCH电源设计器基于TLV62569创建定制设计
应用领域
- 通用负载点电源
- 机顶盒
- 网络摄像机
- 无线路由器
- 硬盘驱动器
