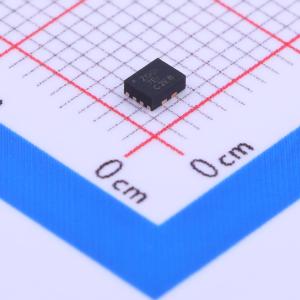

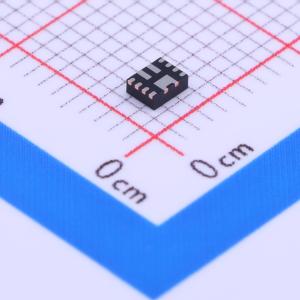

温馨提醒：图片仅供参考，商品以实物为准

TPS61089RNRR

12.6V，7A全集成同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61089x是一款全集成的同步升压转换器,具有19-mΩ主功率开关和27-mΩ整流器开关。该设备支持宽输入电压范围（2.7V至12V）,输出电压范围为4.5V至12.6V,最大连续开关电流为7A。TPS61089x在轻负载条件下采用PFM模式,TPS610891采用强制PWM模式,以提高效率并避免噪声干扰。
品牌名称: TI(德州仪器)
商品型号: TPS61089RNRR
商品编号: C165129
商品封装: VQFN-11-HR-EP(2x2.5)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

TPS61089x 是一款全集成同步升压转换器，具有19毫欧的主功率开关和27毫欧的整流开关。为便携式设备提供了高效率和小尺寸的电源解决方案。TPS61089x 的输入电压范围宽广，从2.7V到12V，支持单节或两节锂离子/聚合物电池供电的应用。TPS61089x 具有7A连续开关电流能力，并提供高达12.6V的输出电压。

TPS61089x 采用自适应恒定关断时间峰值电流控制拓扑来调节输出电压。在中等到重负载条件下，TPS61089x 工作于脉冲宽度调制（PWM）模式。在轻负载条件下，TPS61089x 工作于脉冲频率调制（PFM）模式以提高效率，而TPS610891仍工作于PWM模式以避免低开关频率引起的应用问题。PWM模式下的开关频率可在200kHz至2.2MHz之间调节。TPS61089x 还实现了内置4毫秒软启动功能和可调峰值开关电流限制功能。此外，还提供了13.2V输出过压保护、逐周期过流保护和热关断保护。

TPS61089x 采用极为紧凑的2.0 mm x 2.5 mm 11引脚VQFN封装。

应用领域

Bluetooth 无线扬声器
快速充电电源银行
便携式POS终端
电子烟

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~12V
	输出电压	4.5V~12.6V
	输出电流	7A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
	输出类型	可调
