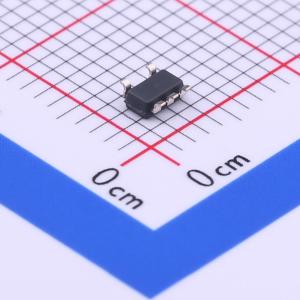

温馨提醒：图片仅供参考，商品以实物为准
TLV62568DBVR
1A高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV62568是一款高效的同步降压转换器,适用于需要高效率和紧凑解决方案的应用。该器件集成了能够提供高达1A输出电流的开关,支持2.5V至5.5V的输入电压范围,输出电压可通过外部电阻分压器调节。在轻载条件下,自动进入省电模式以保持高效率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV62568DBVR
- 商品编号
- C163219
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 35uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TLV62568 是一款同步降压 DC-DC 转换器，优化了高效率和紧凑的解决方案尺寸。集成了能够提供高达 1A 输出电流的开关。
在中等到重负载下，以 1.5MHz 的开关频率工作在脉宽调制 (PWM) 模式。在轻负载下，会自动进入节能模式 (PSM)，以在整个负载电流范围内保持高效率。在关断状态下，电流消耗降至 2μA 以下。
TLV62568 通过外部电阻分压器提供可调节的输出电压。内部软启动电路限制了启动时的浪涌电流。其他功能如过流保护、热关断保护和电源良好指示也内置其中。提供 SOT23 和 SOT563 封装。
商品特性
- 高达95%的效率，低RDS(ON)开关 150 mΩ / 100 mΩ
- 2.5至5.5-V 输入电压范围
- 可调输出电压从0.6 V到VIN
- 轻负载时的节能模式
- 100%占空比以实现最低压降
- 35-μA 工作静态电流
- 1.5-MHz 开关频率
- 电源良好输出
- 过流保护
- 内部软启动
- 热关断保护
- 提供SOT封装，与TLV62569引脚兼容
- 使用WEBENCH Power Designer创建自定义设计
应用领域
- 通用型POL电源
- 网络视频相机
- 机顶盒
- 无线路由器
