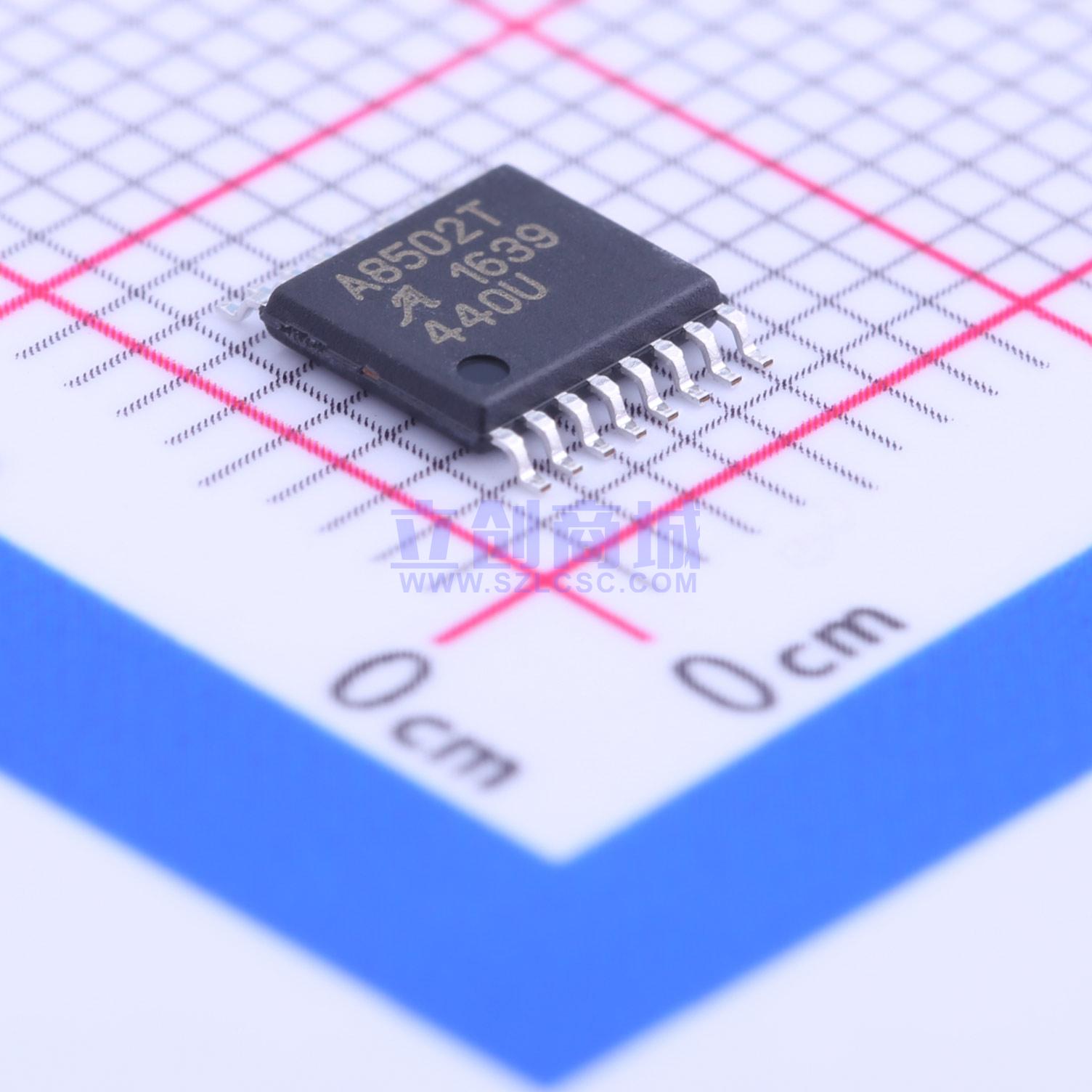

A8502KLPTR-T

A8502是用于小尺寸LCD背光的小多输出白光LED驱动器。它集成了带内部电源开关和两个电流沉的电流模式升压转换器。该升压转换器可以驱动多达24个LED，每串12个LED，电流为120mA。这些LED电流沉可以并联在一起以实现更高的LED电流，高达240mA。A8502可以在单电源供电下工作，电压范围从5V到40V，这允许该部件承受汽车系统中遇到的负载转储条件。如果需要，A8502可以通过驱动外部P-FET来在出现故障时断开输入电源与系统的连接。A8502提供了针对输出短路和过压、开路或短路二极管、开路或短路LED引脚、升压开关或电感器短路、FSET或ISET电阻短路以及IC过温的保护。双级逐周期电流限制功能提供软启动并保护内部电流开关免受高电流过载的影响。A8502具有同步引脚，允许其在260kHz到2.3MHz范围内同步切换频率。
