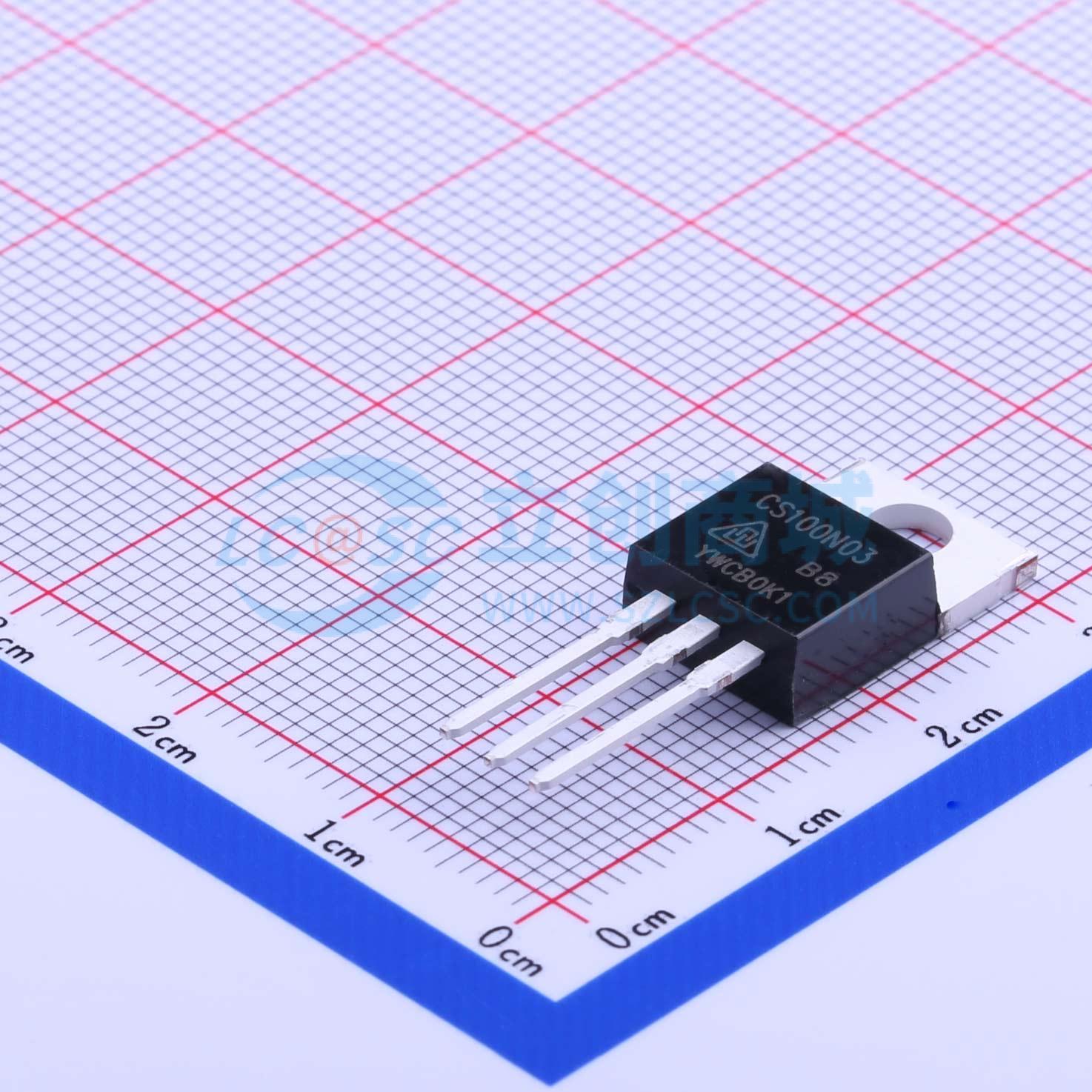

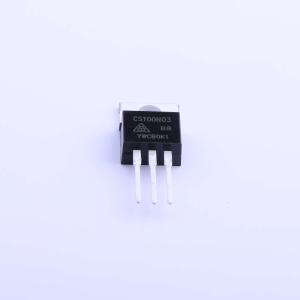

CS100N03B8
停产 1个N沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 华润华晶
- 商品型号
- CS100N03B8
- 商品编号
- C162365
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.721克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 8mΩ@5V,40A | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 68nC@10V | |
| 输入电容(Ciss) | 3.5nF | |
| 反向传输电容(Crss) | 300pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 350pF |
商品概述
CS100N03 B8是采用自对准平面技术制造的硅N沟道增强型垂直双扩散金属氧化物半导体场效应晶体管（VDMOSFET），该技术可降低传导损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为TO - 220AB，符合RoHS标准。
商品特性
- 沟槽式场效应管功率MOSFET
- 低导通电阻（Rdson ≤ 5.3 mΩ）
- 低栅极电荷（典型数据：68 nC）
- 低反向传输电容（典型值：300 pF）
- 100%单脉冲雪崩能量测试
应用领域
- 不间断电源（UPS）
- 直流电机控制
- D类放大器
