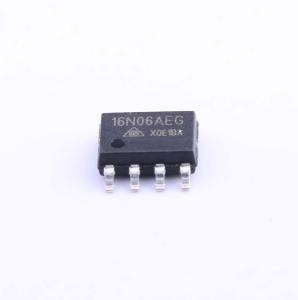

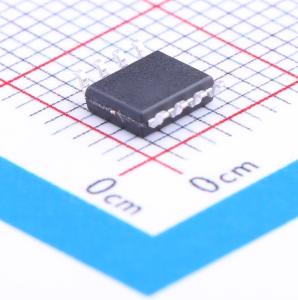

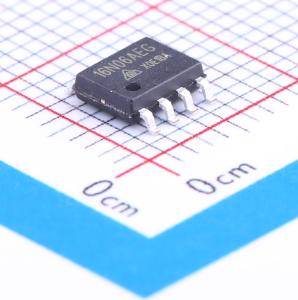

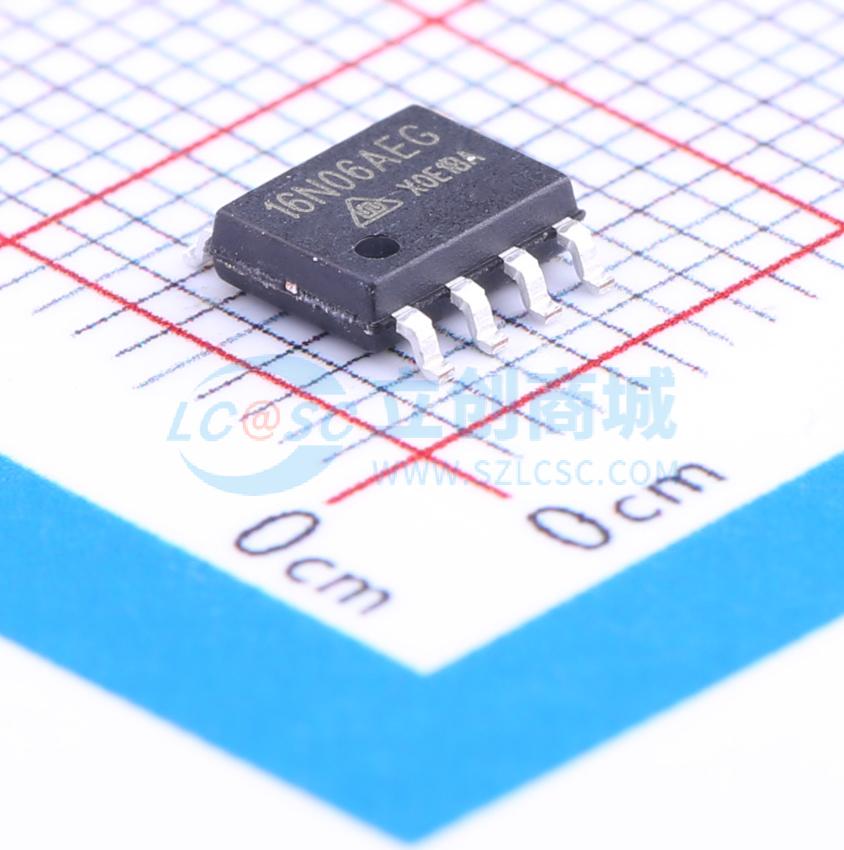

CS16N06AE-G
1个N沟道 耐压:60V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 华润华晶
- 商品型号
- CS16N06AE-G
- 商品编号
- C162380
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 12mΩ@4.5V,8A | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 88.8nC@10V | |
| 输入电容(Ciss) | 4.398nF | |
| 反向传输电容(Crss) | 220pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 296pF |
商品概述
CS16N06 AE-G是采用高密度沟槽技术制造的硅N沟道增强型VDMOSFET，该技术可降低导通损耗、改善开关性能并提高雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为SOP8，符合RoHS标准。
商品特性
- 快速开关
- 低导通电阻（Rdson≤10mΩ）
- 低栅极电荷（典型数据：88.8nC）
- 低反向传输电容（典型值：220pF）
- 100%单脉冲雪崩能量测试
应用领域
- 适配器和充电器的功率开关电路。
