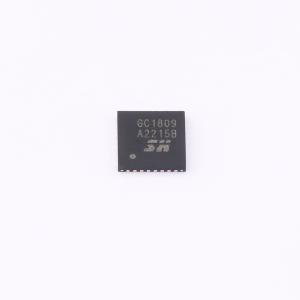

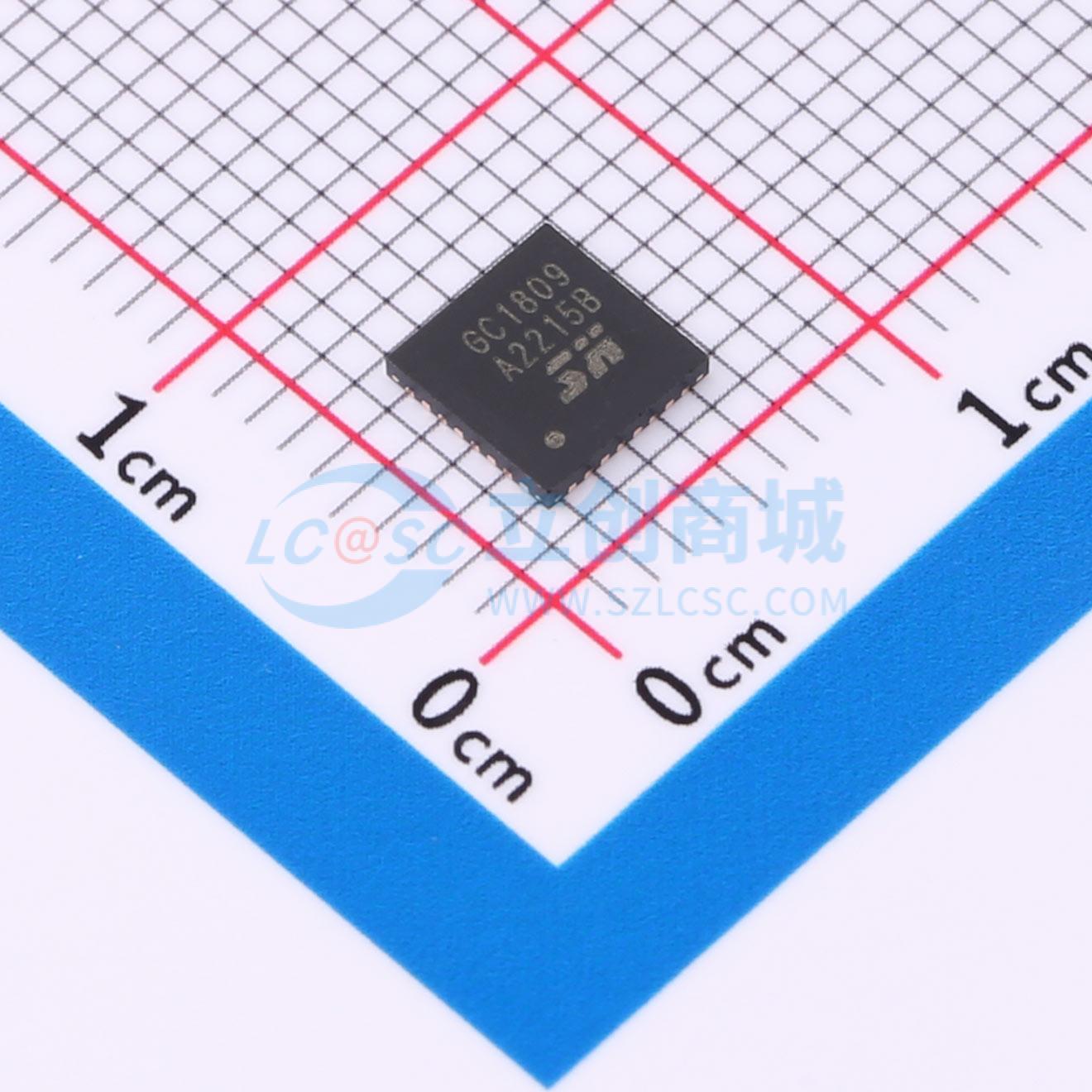

GC1809
GC1809
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GC1809是一款数字音频信号的CMOS单片接收解码电路，具有八选一输入，使用24bit D/A 转换器，兼容 IEC60958，S/PDIF，EIAJ CP1201 和 AES3 协议，集成了串行数字音频输出接口，采样频率范围在32KHz~192KHz之间。
- 品牌名称
- SX(芯麦)
- 商品型号
- GC1809
- 商品编号
- C16197186
- 商品封装
- QFN-32
- 包装方式
- 编带
- 商品毛重
- 0.1654克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 接口类型 | S/PDIF | |
| 采样率 | 32kHz~192kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V；3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
GC1809是一款数字音频信号的CMOS单片接收、转换电路，具有八选一输入，输入支持IEC60958，S/PDIF，EIAJ CP1201和AES3音频接口。GC1809集成了串行数字音频输出接口，集成了插值滤波器、multi-bit数模转换器、输出模拟滤波器。内部锁相环可以从AES3数据流中恢复出干净的时钟信号。 GC1809封装形式采用QFN32，温度支持 -40°C 到 +85°C。
商品特性
- 兼容IEC60958，S/PDIF，EIAJ CP1201和AES3协议
- +3.3V模拟电源 (VA)
- +3.3V数字电源 (VD)
- +3.3V或 +5.0V数字接口电源 (VL)
- 8:2 S/PDIF输入多路选择
- 硬件模式下可选择AES/SPDIF输入
- 3种可编程输出管脚GPO
- 硬件模式下可选择S/PDIF输出到TX
- 支持三线数字串口
- 采样频率范围：32KHz到192KHz
- 低抖动时钟恢复
- 控制器可通过PIN脚读取通道状态与用户数据
- 支持差分输入
- 片上集成状态数据寄存器
- 自动检测压缩音频数据流
- 可解码CD Q Sub-Code
- 有OMCK系统时钟模式
- 24bit D/A转换器
- 105dB动态范围 -90dB总谐波失真 + 信噪比
应用领域
- A/V接收器
- CD-R, DVD接收器
- 多媒体音响设备
- 数字混频
- 音频处理器
- 机顶盒
- 计算机和汽车音频系统
