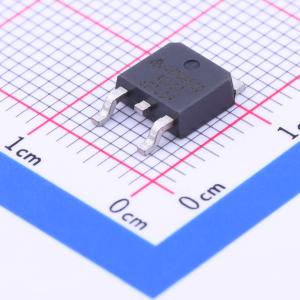

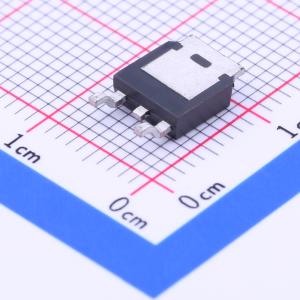

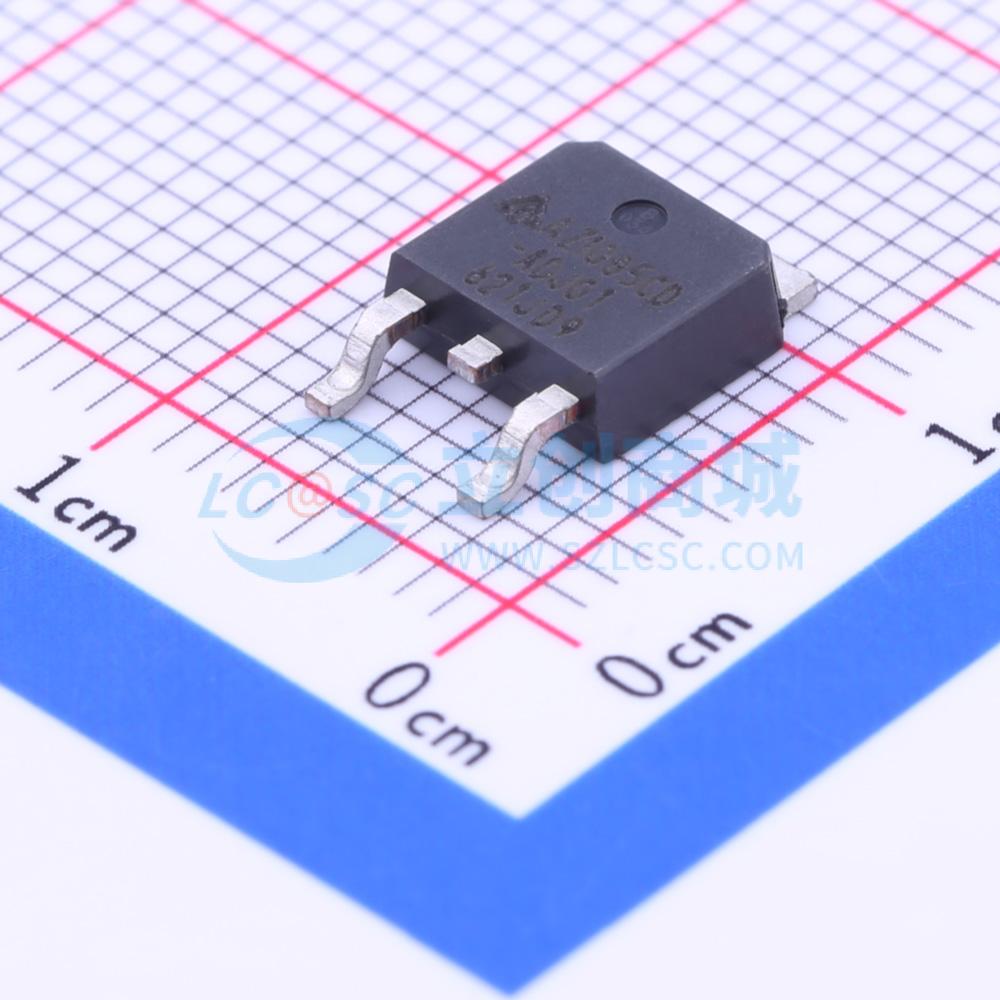

AZ1085CD-ADJTRG1
停产 ADJ 输入12V 输出1.25V~10.5V 3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- AZ1085CD-ADJTRG1
- 商品编号
- C155373
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.503克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 12V | |
| 输出电压 | 1.25V~10.5V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.5V@(3A) | |
| 静态电流(Iq) | 5mA | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- AZ1085C是一系列低压差正电压稳压器，在3A负载电流下的最大压差为1.5V。
- 该系列具备片上热关断功能，还包含一个带隙基准源和一个限流电路。
- AZ1085C有1.5V、1.8V、2.5V、3.3V、5.0V固定输出和可调输出版本。固定输出版本集成了调节电阻，可调输出版本可通过两个外部电阻设置输出电压。
- AZ1085C系列采用标准封装，包括TO263、TO263 - 2、TO252 - 2 (3)、TO252 - 2 (4)和TO252 - 2 (5)。
- 低压差电压：3A时典型值为1.3V
- 限流和热保护
- 输出电流：3A
- 限流值：4.5A
- 工作结温：0至+125°C
- 与低ESR陶瓷电容兼容
- 线性调整率：0.015%（典型值）
- 负载调整率：0.1%（典型值）
- 无铅封装：TO263、TO263 - 2完全无铅；符合RoHS标准
- 采用“绿色”模塑料的无铅封装：TO263、TO263 - 2、TO252 - 2 (3)、TO252 - 2 (4)、TO252 - 2 (5)
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 高效线性稳压器
- 电池充电器
- 开关电源后置稳压
- 微处理器电源
- 主板电源
- DVD视频播放器
- 电信设备、机顶盒和网络盒模块电源
