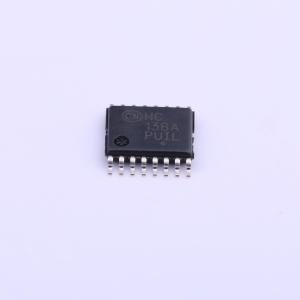

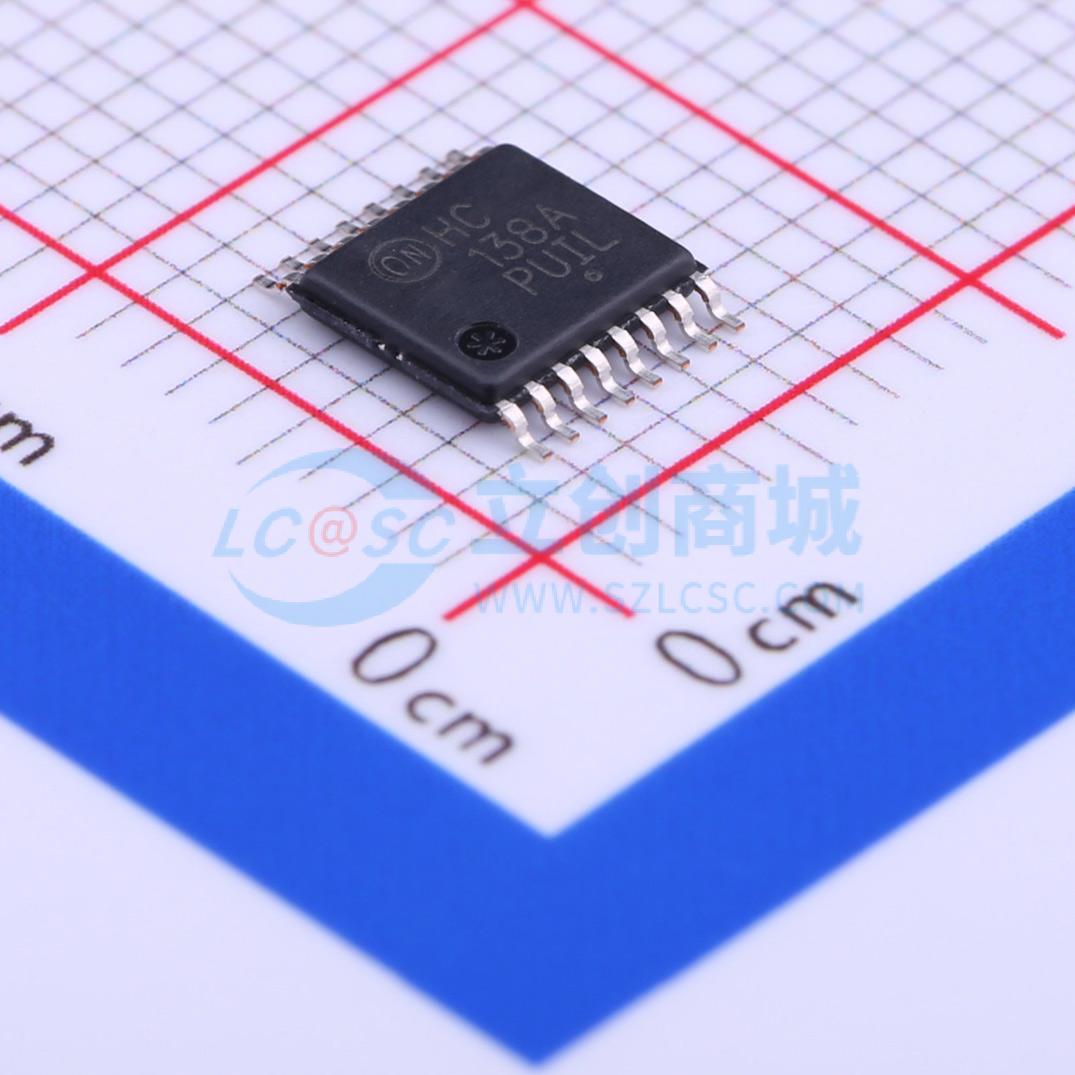

MC74HC138ADTR2G
8选1译码器/多路分配器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品在引脚排列上与 LS138 相同。设备输入与标准 CMOS 输出兼容；通过上拉电阻，可与 LSTTL 输出兼容。该产品可将三位地址解码为八路低电平有效输出。此设备具有三个片选输入，两个低电平有效和一个高电平有效，以实现解复用、级联和芯片选择功能。解复用功能通过使用地址输入选择所需的设备输出实现；其中一个片选用作数据输入，而其他片选保持其有效状态。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC138ADTR2G
- 商品编号
- C154576
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 35ns@6.0V,50pF | |
| 静态电流(Iq) | 160uA |
商品概述
MC74HC138A 的引脚与 LS138 完全相同。该设备的输入与标准 CMOS 输出兼容；通过上拉电阻，它们也与 LSTTL 输出兼容。
HC138A 将三位地址解码为八个低电平有效的输出之一。该设备具有三个芯片选择输入，其中两个是低电平有效，另一个是高电平有效，以方便实现解复用、级联和芯片选择功能。解复用功能通过使用地址输入来选择所需的设备输出来完成；其中一个芯片选择作为数据输入，而其他芯片选择保持在激活状态。
- 输出驱动能力：10个LSTTL负载
- 输出直接接口到CMOS、NMOS和TTL
- 工作电压范围：2.0至6.0 V
- 低输入电流：1.0 μA
- 高噪声抗扰度特性，符合CMOS器件的特点
- 符合JEDEC标准No. 7 A的要求
- 芯片复杂度：100个FET或29个等效门
- NLV前缀用于汽车和其他需要独特现场和控制变更要求的应用；符合AEC-Q100标准并具备PPAP能力
- 这些设备无铅、无卤素/无BFR，并符合RoHS标准
