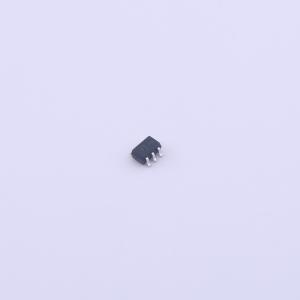

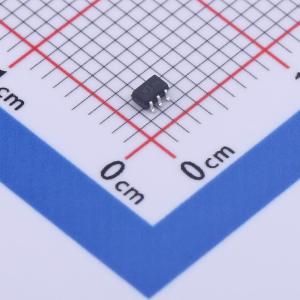

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1G00DFT1G
单路二输入与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用小尺寸封装的2输入与非门。其中一款具有CMOS电平输入阈值，另一款具有TTL电平输入阈值。输入结构在施加高达5.5V的电压时提供保护，无论电源电压如何。这使得该器件可用于将5V电路与3V电路连接。输出结构在VCC = 0V以及输出电压超过VCC时也提供保护。这些输入和输出结构有助于防止因电源电压与输入/输出电压不匹配、电池备份、热插拔等原因导致的器件损坏。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1G00DFT1G
- 商品编号
- C154572
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 3.94V；4.4V~4.5V；2.9V~3V；1.9V~2V | |
| 输出低电平(VOL) | 100mV；360mV；520mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
