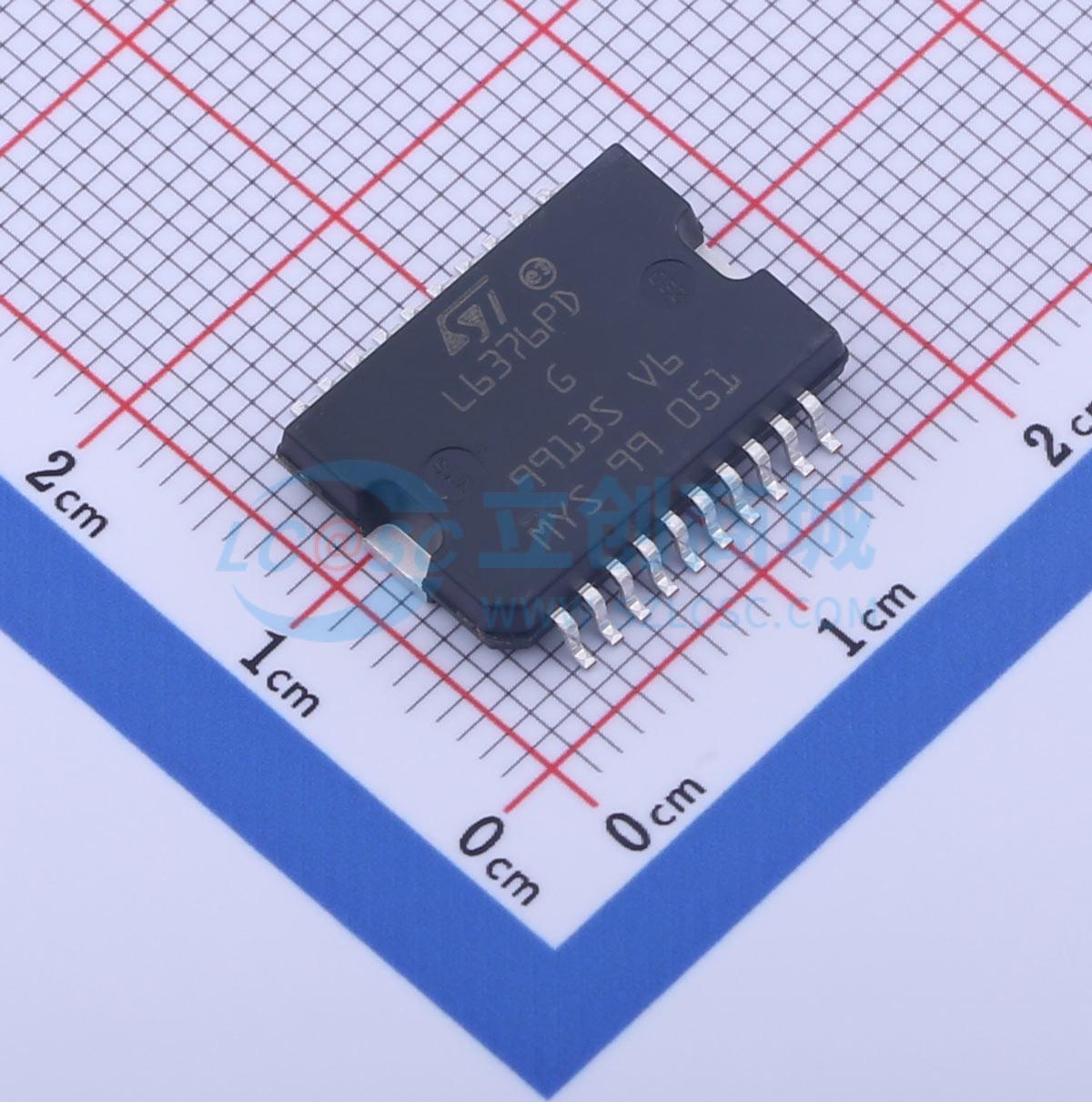

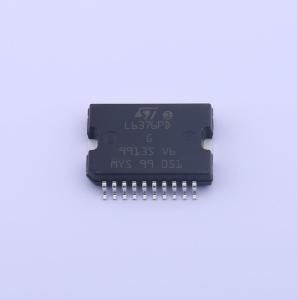

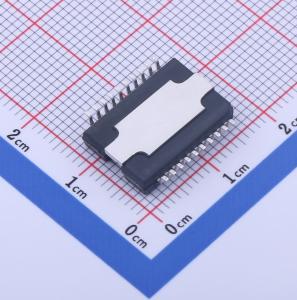

温馨提醒：图片仅供参考，商品以实物为准
L6376D
高侧驱动四通道智能功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 0.5A高侧驱动器四路智能电源开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6376D
- 商品编号
- C1556559
- 商品封装
- PowerSO-20
- 包装方式
- 管装
- 商品毛重
- 1.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 9.5V~35V | |
| 工作温度 | -25℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
该器件是采用多电源BCD技术的单片四路智能功率开关，用于驱动感性、容性或阻性负载。用于CPU反馈的诊断功能和广泛的电气保护措施，使该器件具有本质上的不可破坏性，适用于通用工业应用。
商品特性
- 多电源BCD技术
- 四个0.5 A独立输出
- 9.5至35 V的电源电压范围
- 内部电流限制
- 非耗散型过流保护
- 热关断
- 带迟滞的欠压锁定，具备欠压、过温和过流诊断输出
- 外部异步复位输入
- 可预设过流延迟
- 诊断功能
- 接地开路保护，抗突发瞬变（IEC 61000 - 4 - 4）
- ESD保护（人体模型±2 KV）
