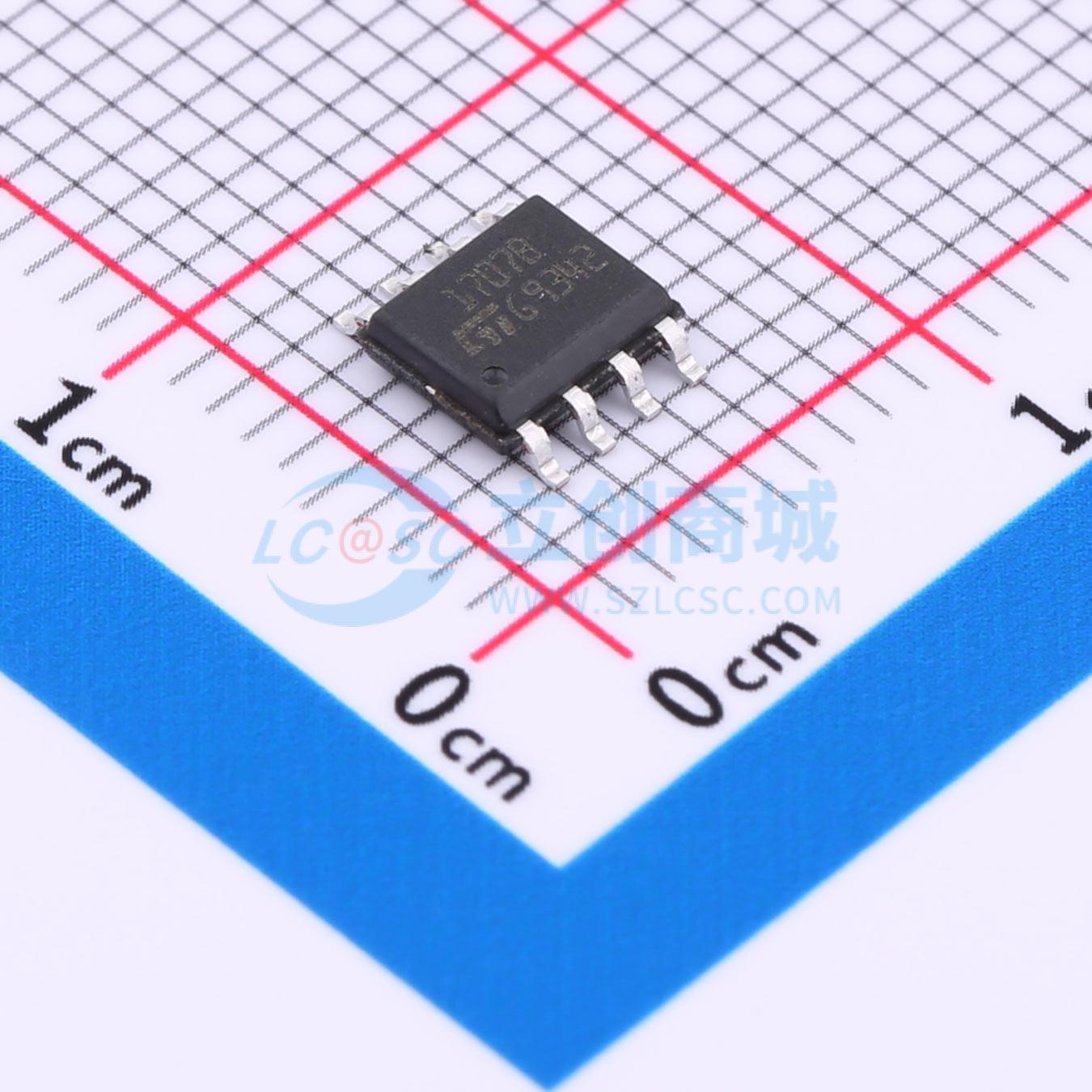

温馨提醒：图片仅供参考，商品以实物为准
TDE1707BFP
智能功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDE1707BFP是一款0.5A集成电源开关，具备高达48V的电源供电能力。有两种输出配置可供选择：负载接地。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDE1707BFP
- 商品编号
- C1556580
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~48V | |
| 工作温度 | -25℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP) |
商品概述
TDE1707BFP是一款0.5A集成电源开关，具备高达48V的电源供电能力。有两种输出配置可选：- 负载接地（高端模式）- 负载接VS（低端模式）该器件特别适用于接近探测器，其内部的+5V电源可用于为外部电路供电。只要检测到异常情况，内部就会生成一个信号来阻断输入信号，防止输出开关启动。上电转换、芯片过温以及输出过流都会促使该信号生成。在该信号的后沿添加了25μs（典型值）的最小延迟，以确保信号消失时处于稳定的正常状态。通过在3脚和地之间连接一个电容，可以进一步增加（阻断信号消失的）延迟（信号开启时无延迟）。它可以驱动阻性或感性负载。
