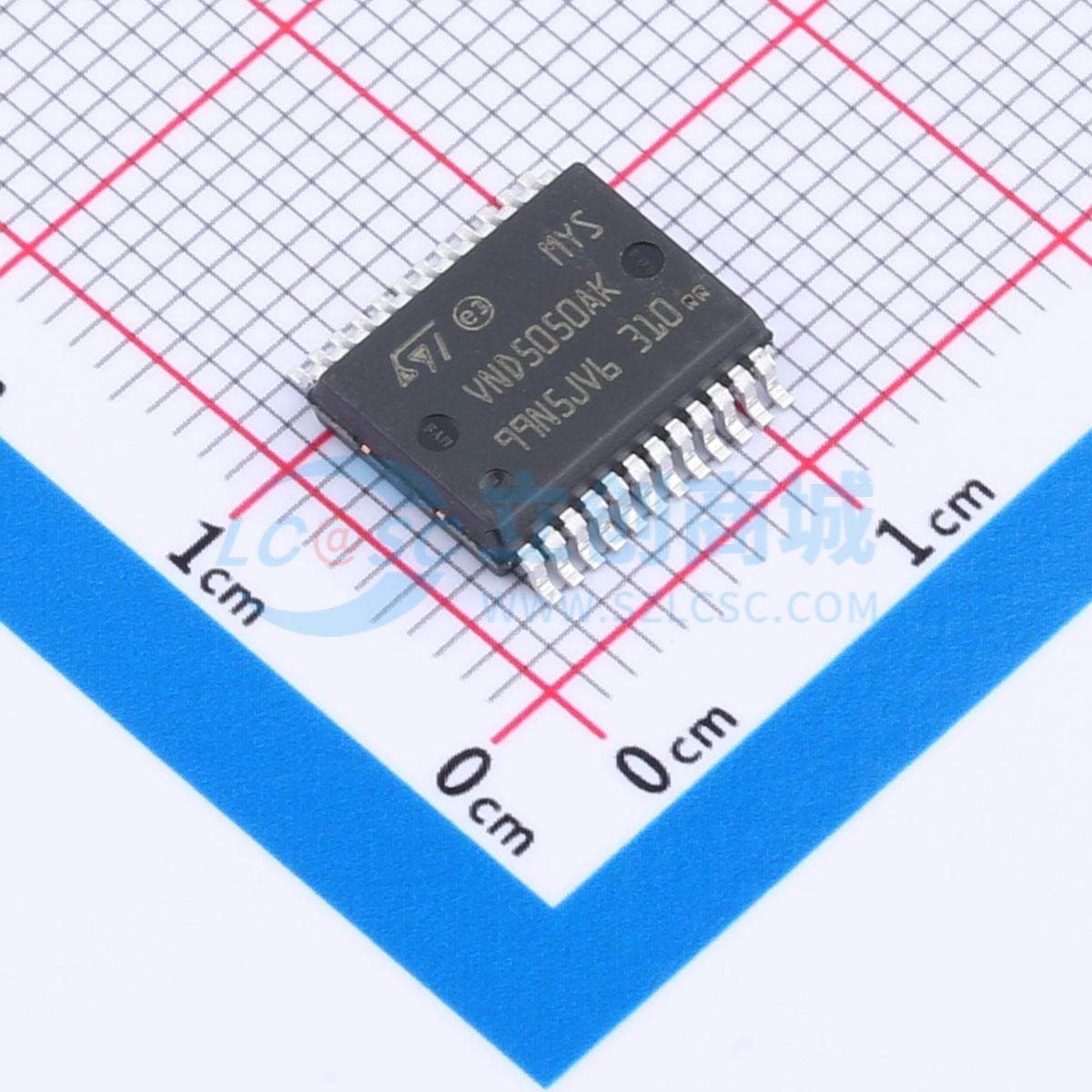

温馨提醒：图片仅供参考，商品以实物为准
VND5050AK-E
适用于汽车应用的双通道高端驱动器，具备模拟电流检测功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VND5050AJ - E、VND5050AK - E 是采用意法半导体（STMicroelectronics）VIPower M0 - 5 技术制造的单片器件。它用于驱动一侧接地的阻性或感性负载。有源 VCC 引脚电压钳位功能可保护器件免受低能量尖峰的影响（见 ISO7637 瞬态兼容性表）
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND5050AK-E
- 商品编号
- C1556623
- 商品封装
- PowerSSO-24
- 包装方式
- 管装
- 商品毛重
- 0.864286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 18A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~36V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
VND5050AJ-E、VND5050AK-E 是采用STMicroelectronics VIPower M0-5技术制造的单片器件。它用于驱动一端接地的电阻性或电感性负载。主动VCC引脚电压钳位保护器件免受低能量尖峰的影响（参见ISO7637瞬态兼容性表）。
该器件集成了模拟电流检测功能，当CS_DIS被拉低或保持开路时，会输出一个与负载电流成比例的电流（根据已知的比例）。当CS_DIS被拉高时，电流检测引脚处于高阻状态。
输出过流限制在过载条件下保护器件。在长时间过载的情况下，器件将功耗限制在安全水平直至热关断干预。热关断带自动重启功能允许器件在故障条件消失后恢复到正常工作状态。
商品特性
- 最大瞬态电源电压：Vcc 41V
- 工作电压范围：Vcc 4.5至36V
- 最大导通状态电阻（每通道）：RoN 50mΩ
- 电流限制（典型值）：ILIMH 18A
- 关断状态电源电流：Is 2 μA
主要特点
- 通过功率限制进行涌流主动管理
- 极低的待机电流
- 3.0 V CMOS兼容输入
- 优化的电磁发射
- 极低的电磁敏感度
- 符合2002/95/ec欧洲指令
诊断功能
- 比例负载电流检测
- 高精度电流检测，适用于宽范围电流
- 电流检测禁用
- 热关断指示
- 极低的电流检测泄漏
保护措施
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬变自限
- 防止地线丢失和VCC丢失的保护
- 热关断
- 反向电池保护
- 静电放电保护
应用领域
- 所有类型的阻性、感性和容性负载
- 适用于LED驱动器
