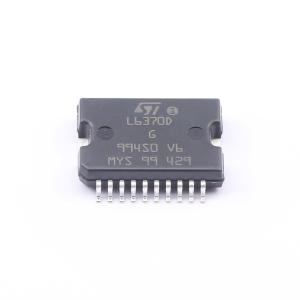

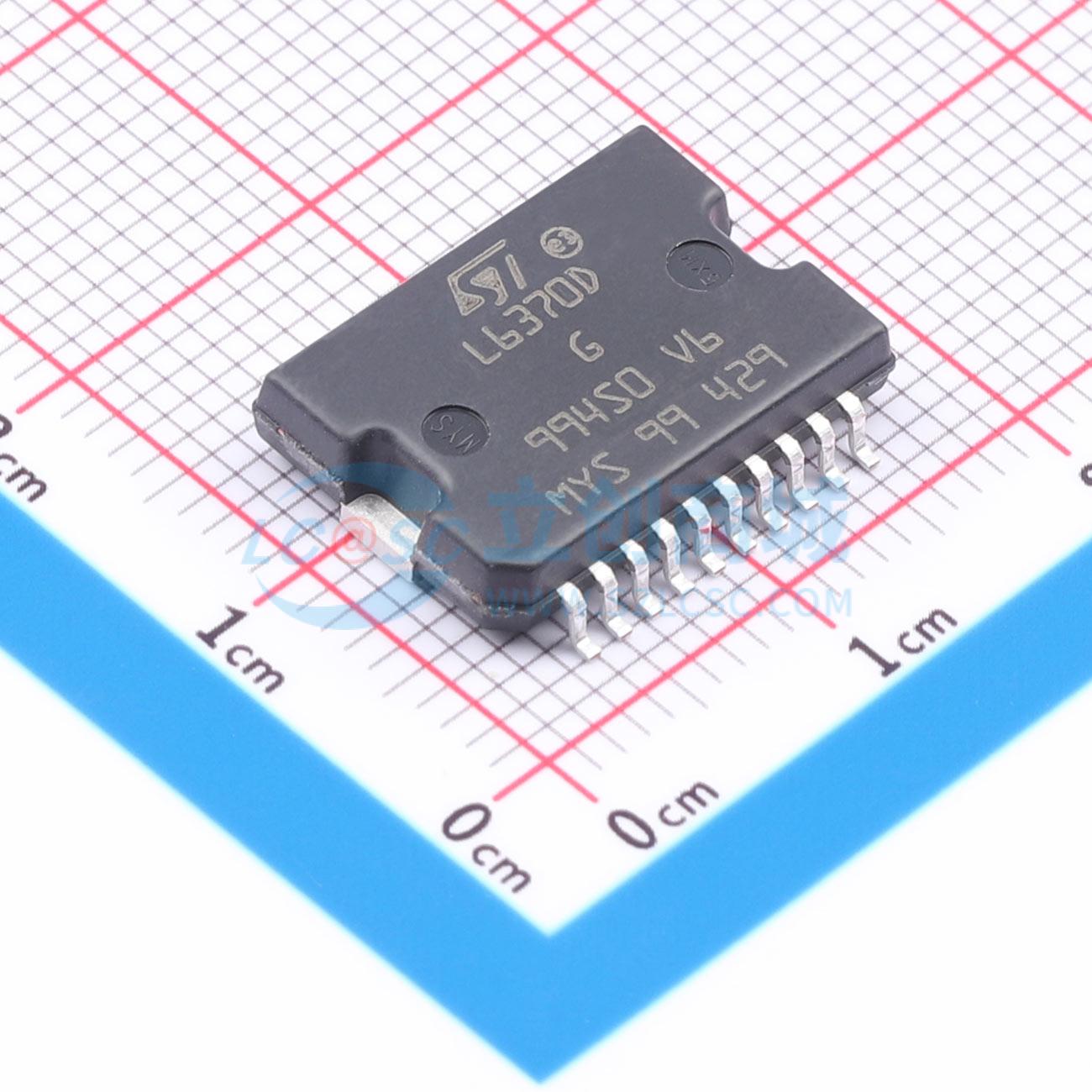

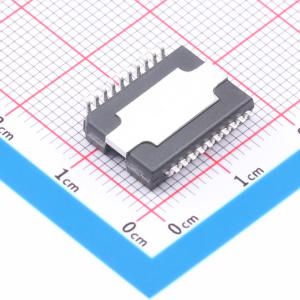

L6370D
2.5A 高压侧驱动工业智能电源开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.5A高侧驱动器智能电源开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6370D
- 商品编号
- C1556631
- 商品封装
- PowerSO-20
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 9.5V~35V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.5A | |
| 导通电阻 | 200mΩ | |
| 功能特性 | 过温保护；短路保护；过流保护；反向电压保护；欠压锁定 | |
| 工作温度 | -25℃~+85℃ |
商品概述
L6370是一款采用Multipower-BCD技术的单片智能功率开关，用于驱动感性或阻性负载。内部钳位二极管可实现感性负载的快速消磁。用于CPU反馈的诊断功能和广泛的电气保护使该设备非常坚固。
商品特性
- 输出电流2.5A
- 电源电压范围9.5V至35V
- 内部限流
- 热关断
- 开路接地保护
- 内部负压钳位至Vs-50V，用于快速消磁
- 差分输入，具有大共模范围和阈值迟滞
- 带迟滞的欠压锁定
- 开路负载检测
- 两个诊断输出
- 输出状态LED驱动器
- 非耗散性短路保护
- 抗浪涌瞬变（IEC 61000-4-5）
- 抗脉冲瞬变（IEC 61000-4-4）
- ESD保护（人体模型±2kV）
- 采用PowerSO-20封装
应用领域
- 工业自动化应用
