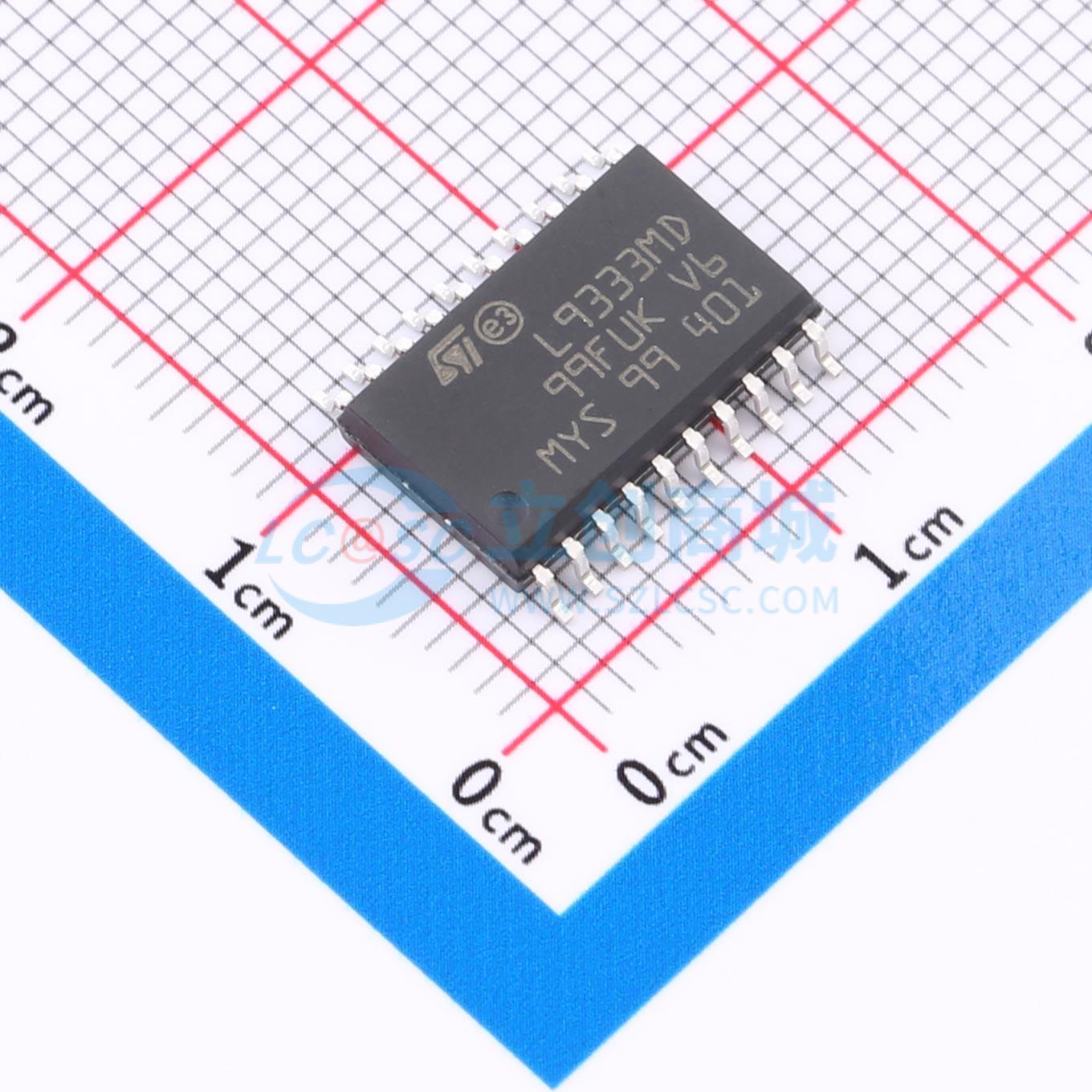

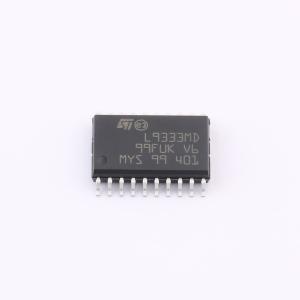

L9333MD

L9333是一款单片集成四路低端驱动器，旨在驱动汽车或工业应用中的线路、灯具或继电器。 L9333是一款用于汽车和工业应用中线路、灯具或感性负载的四路低端驱动器。逻辑输入电平与3.3V CMOS兼容，这使得该器件可由微控制器直接驱动。为提高抗噪性，所有输入阈值的典型迟滞为100mV。每个输入（IN、EN和PRG）都经过保护，可承受-14V至45V的电压。使能端（EN）输入高电平时，器件被激活；使能端输入低电平时，器件进入睡眠模式，此模式下静态电流通常小于2μA。编程输入端（PRG）输入高电平信号时，信号传输极性从同相变为反相模式，该引脚可连接到VS或GND。若这些引脚未连接，PRG和EN引脚的强制状态为低电平。对于封装应用，仍建议将所有输入引脚分别连接到地或VS，以避免电磁兼容性（EMC）影响。若PRG引脚在中断前为高电平，强制状态会导致模式改变。无论编程输入状态如何，若信号输入引脚未连接，输出将关闭。 每个输出驱动器的最小电流限制为0.4A，并具有独立的热关断功能。当输出温度超过关断温度时，热关断功能会使该输出关闭。当结温降至该温度阈值以下20K时，输出将再次激活，这20K即为热关断功能的迟滞。输出DMOS晶体管的栅极通过电流源进行充放电，因此输出斜率受到限制，这可减少电磁辐射。对于感性负载，实现了典型值为52V的输出电压钳位。 诊断（DIAG）为开漏输出，其逻辑状态取决于编程引脚（PRG）。若PRG引脚为低电平，器件正常工作时，DIAG输出为低电平；当某一通道热关断或接地断开时，诊断输出为高电平。若PRG引脚为高电平，正常工作时该输出关闭，过热时打开。对于接地中断的故障情况，VS和诊断端的电位应相等。

• 宽工作电源电压范围：4.5V至32V，瞬态电压可达45V
• 极低的待机静态电流，典型值小于2μA
• 输入到输出信号传输功能可编程
• 所有输入的高信号范围为-14V至45V
• 与3.3V CMOS兼容的输入
• 未连接输入引脚时，输出明确处于关闭状态
• 四个开漏DMOS输出，在25℃、Vs>6V时，导通电阻RDS(on)=1.5Ω
• 输出电流限制
• 受控的输出斜率，降低电磁干扰（EMI）
• 每个通道均有过温保护
• 集成输出钳位，用于快速感性负载续流，VFB>45V
• 状态监测：过温、接地断开或电源电压异常

• 汽车应用
• 工业应用
