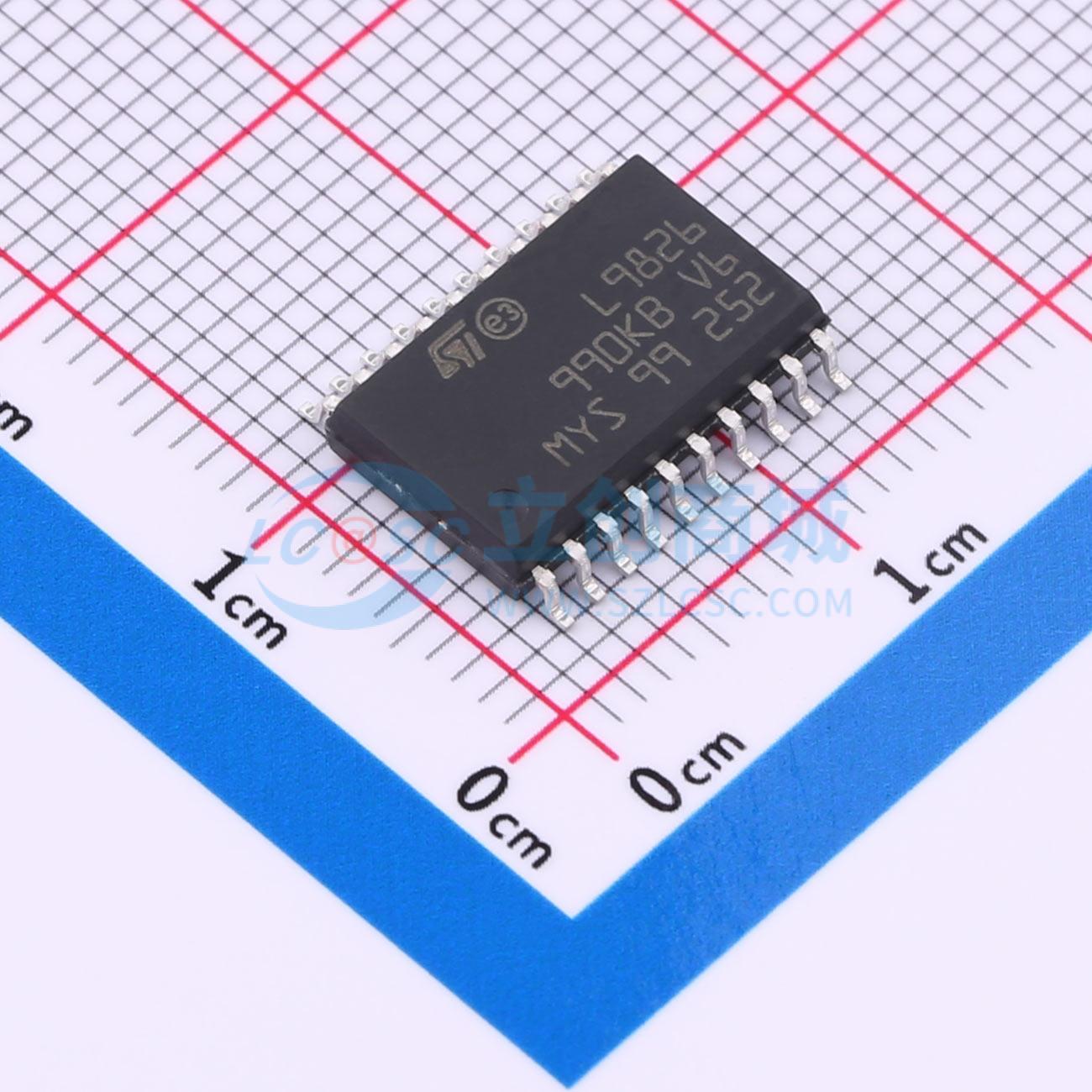

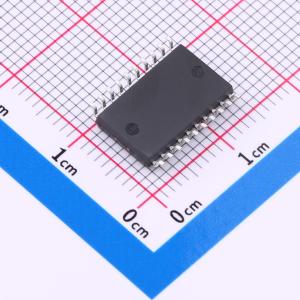

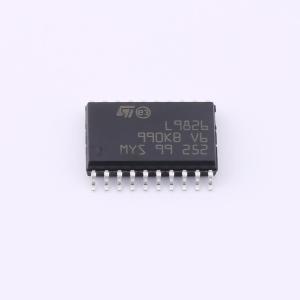

E-L9826
带诊断和串行/并行输入控制的八路保护型低端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于电阻和电感负载的八通道低侧驱动器，具有串行/并行输入控制、输出保护和诊断
- 品牌名称
- ST(意法半导体)
- 商品型号
- E-L9826
- 商品编号
- C1556731
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.960784克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 450mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 1.5Ω | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
L9826是一款专为汽车环境设计的带保护功能的八通道低端驱动IC。 8位串行外设接口（SPI）能够控制该器件的八个通道，并提供负载诊断功能。此外，输出1和输出2还可通过专用输入引脚NON1和NON2进行控制。 该器件具备过流和短路保护功能，以及输出电压钳位功能，可在驱动感性负载时保护L9826。
商品特性
- 8通道低端驱动器，输出电流能力为450 mA
- 在TJ = 25℃时，典型RDSON为1.5 Ω
- 输出1和输出2支持并行控制
- 所有输出均支持SPI控制
- 复位功能
- 通过8位SPI进行诊断
- 内置典型值为50 V的输出电压钳位功能，用于感性负载驱动保护
- 输出1和输出2具备短路电流限制和热关断功能
- 输出3至输出8具备过流和短路关断功能
