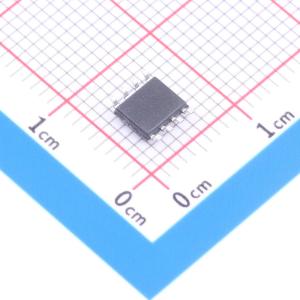

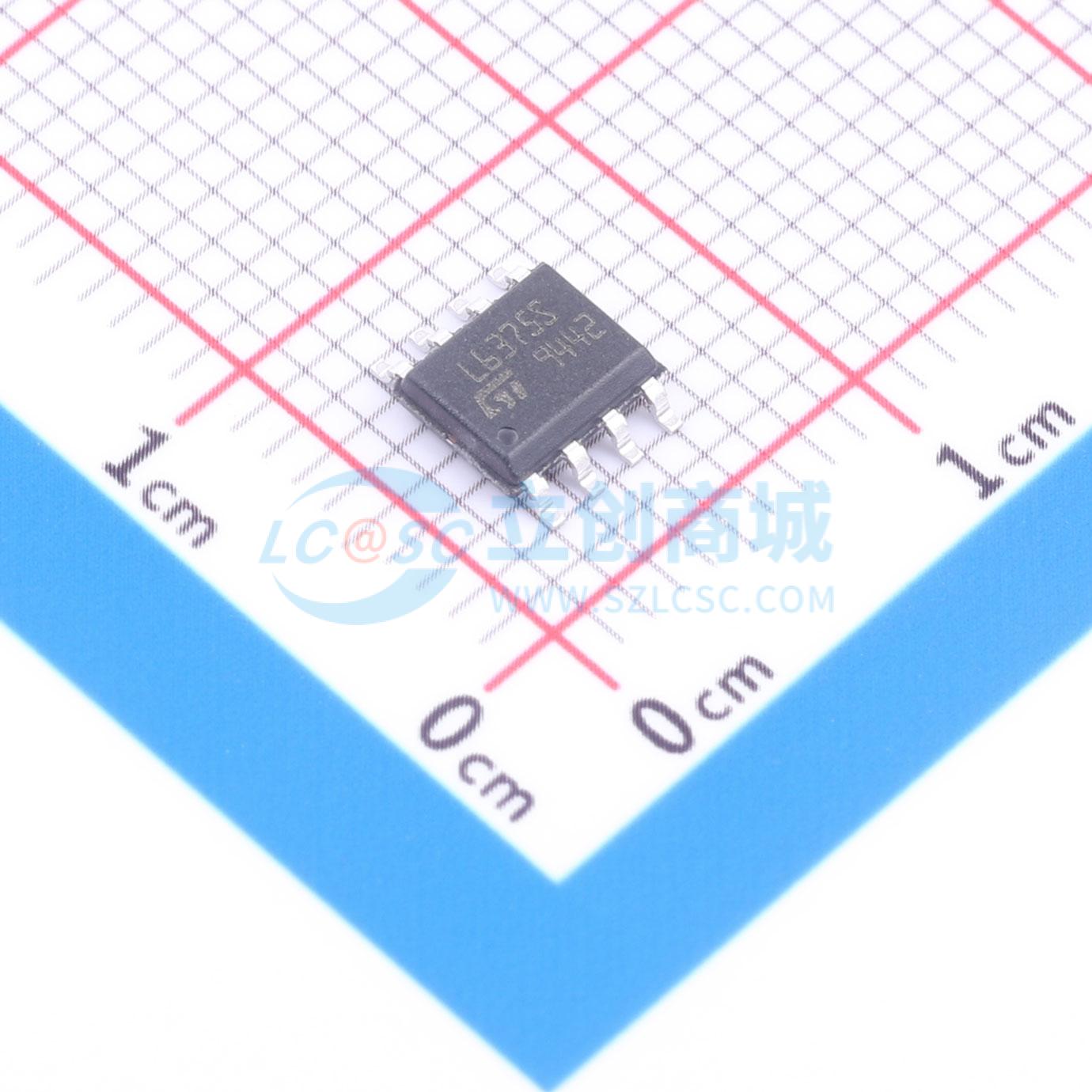

温馨提醒：图片仅供参考，商品以实物为准
L6375S
0.5 A高端驱动智能功率开关，输出状态LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L6375S是一款采用多功率BCD技术的单片智能功率开关，用于驱动电感、电容或电阻性负载，具备可控的输出电压转换速率和短路保护功能。内部钳位二极管可实现电感负载的快速消磁。用于CPU反馈的诊断功能以及广泛的电气保护措施，使该器件性能可靠，适用于工业自动化应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6375S
- 商品编号
- C1556610
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~35V | |
| 工作温度 | -25℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
L6375S是一款采用多功率BCD技术的单片智能功率开关，用于驱动电感、电容或电阻性负载，具备可控的输出电压转换速率和短路保护功能。内部钳位二极管可实现电感负载的快速消磁。用于CPU反馈的诊断功能和广泛的电气保护措施，使该器件性能可靠，适用于工业自动化应用。
商品特性
- 0.5 A输出电流
- 8至35 V电源电压范围
- 内部电流限制
- 非耗散型短路保护
- 热关断
- 带迟滞的欠压锁定
- 用于快速消磁的内部负电压钳位
- 具有大共模范围和阈值迟滞的差分输入
- 开路负载检测
- 两个诊断输出
- 接地开路保护 输出状态LED驱动器
- 抗突发瞬变能力（IEC 61000 - 4 - 4）
- ESD保护（人体模型±2 kV）
