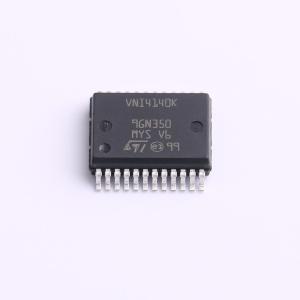

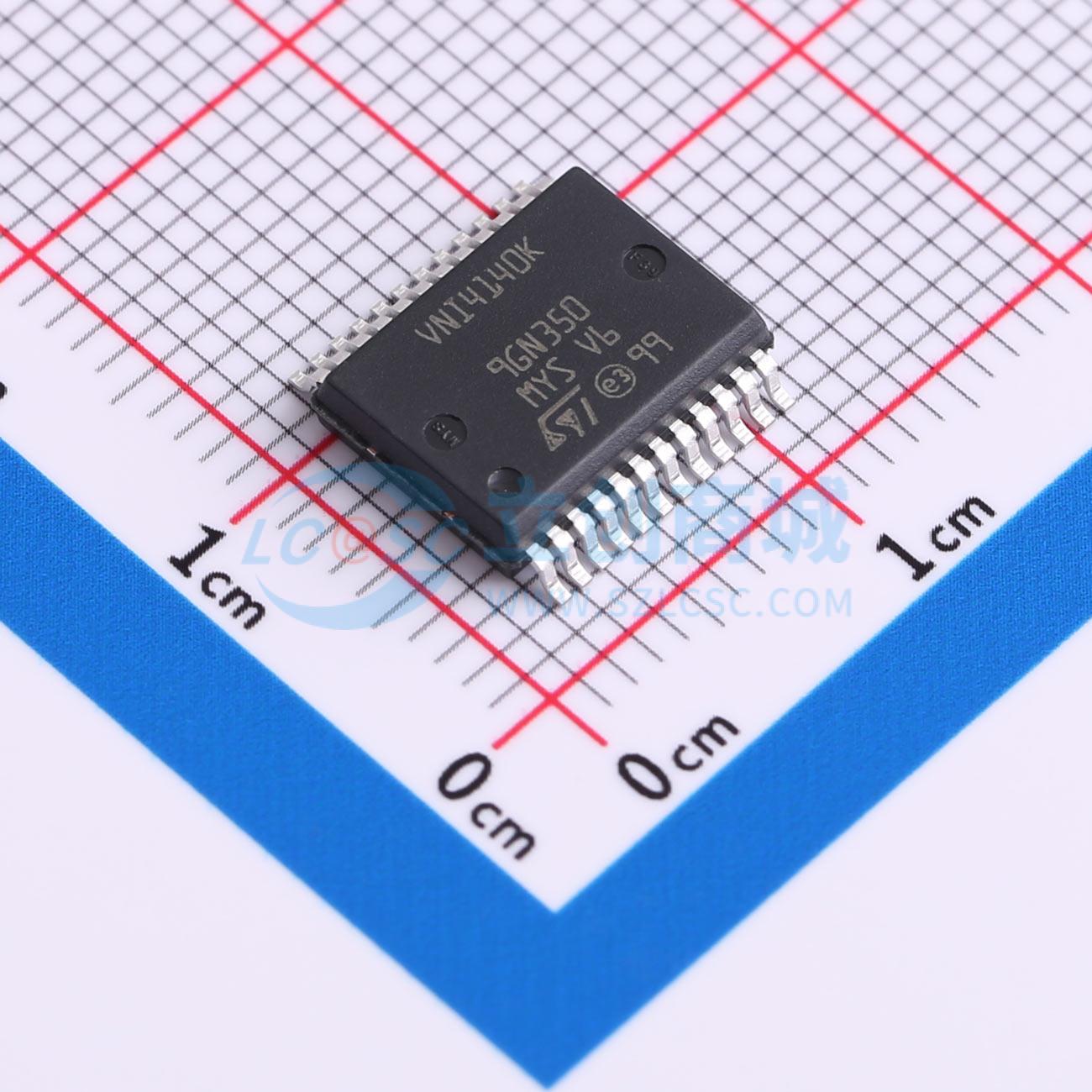

VNI4140K

四路高端智能功率固态继电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道高侧智能功率固态继电器
品牌名称: ST(意法半导体)
商品型号: VNI4140K
商品编号: C1556604
商品封装: PowerSSO-24
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

VNI4140K是一款采用VIPower技术制造的单片器件，旨在驱动四个独立的电阻性或电感性负载，负载的一端接地。有源电流限制功能可避免在负载短路时系统电源电压下降。内置的热关断功能可保护芯片免受过热和短路的影响。在过载情况下，通道会自动关闭并重新开启，以使结温保持在TTSD和TR之间。如果这种情况导致外壳温度达到TCSD，过载通道将关闭，并且仅在外壳温度降至TCR时才会重新启动。若多个通道同时过载，过载通道不会同时重启，以避免电源产生高峰值电流。未过载的通道将继续正常工作。开漏诊断输出可指示过热情况。

商品特性

输出电流：每通道0.7 A
负载短路保护
结过热保护
通道热独立的外壳过热保护
各通道的外壳热关断重启不同步
接地丢失保护
电流限制
欠压关断

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(49个/管，最小起订量 1 个)

个

起订量：1 个49个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	输入控制逻辑	高电平有效
	最大连续电流	700mA

	属性	参数值
	工作电压	10.5V~36V
	导通电阻	80mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
