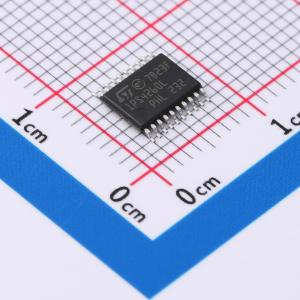

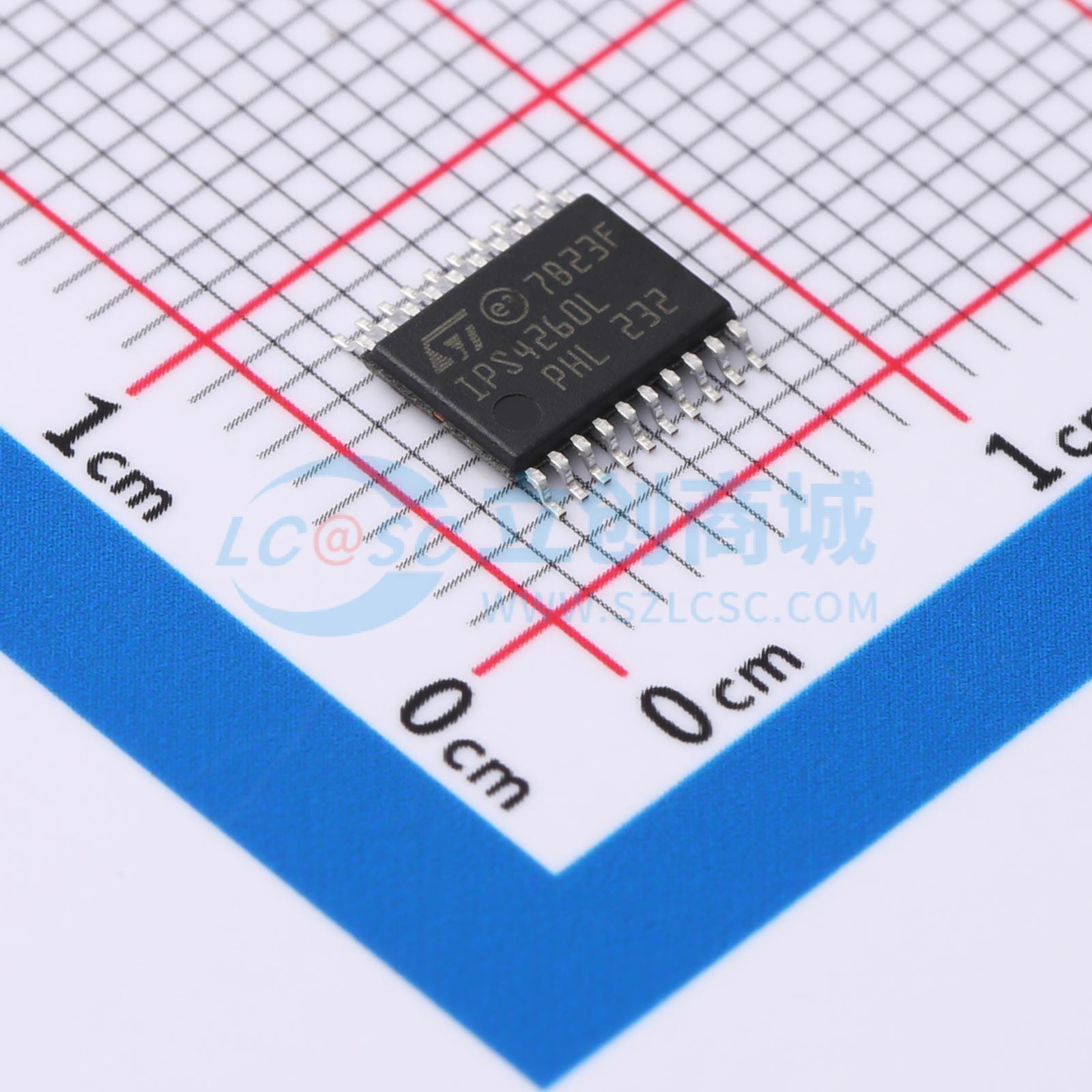

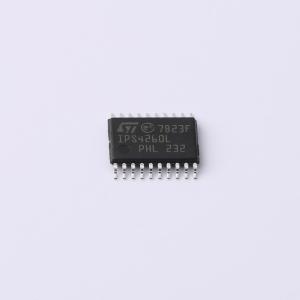

IPS4260L

四通道低侧智能功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IPS4260L是一款单片高速（最高开关频率达250 kHz）器件，可驱动四个独立的容性、阻性或感性负载，负载的一端连接到电源电压。各通道可并联以降低功耗。当连接到Vcc电源轨时，四个集成的续流二极管可钳位感性负载（即使电感值很大）产生的关断瞬态；结合连接到VCC或GND的合适外部瞬态电压抑制器（TVS），该集成电路也能实现快速衰减
品牌名称: ST(意法半导体)
商品型号: IPS4260L
商品编号: C1556603
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.94克(g)

商品参数

	属性	参数值
	工作电压	8V~50V
	导通电阻	260mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

IPS4260L 是一种单片高速器件（高达 250 kHz），可以驱动四个独立的电容性、电阻性或电感性负载，其中一个端子连接到电源电压。通道可以并联以减少功耗。当连接到 Vcc 时，四个集成箝位二极管能够箝位由电感性负载产生的关断瞬态，即使在具有巨大电感的情况下也是如此。结合适当的外部 TVS 连接到 VCC 或 GND，该 IC 可实现快速衰减。每个通道都受到过载或短路事件的保护；可以通过 ILIM 引脚上的外部电阻设置干预级别。内置热关断保护芯片免受过温影响，即使在短路情况下也是如此。如果启用，集成的切断保护功能在过载情况下提供非耗散保护，限制输出平均电流值和设备过热。切断延迟/重启可以通过 CoD 引脚上的外部电阻进行编程；通过将 CoD 短接到 GND 可以禁用它。两个通用开漏诊断引脚（OL 用于开环，FLT 用于切断和热关断）以及每个 INx 引脚上的四个开漏（切断和热关断）提供了广泛的芯片诊断功能。

应用领域

可编程逻辑控制
工业PC外设输入/输出
数控机床
通用低边开关应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1480个/管，最小起订量 1 个)

个

起订量：1 个1480个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	4
	输入控制逻辑	高电平有效
	最大连续电流	500mA
