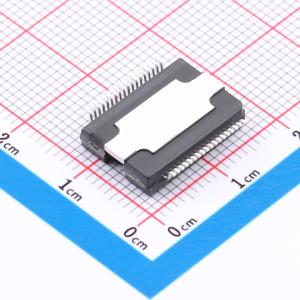

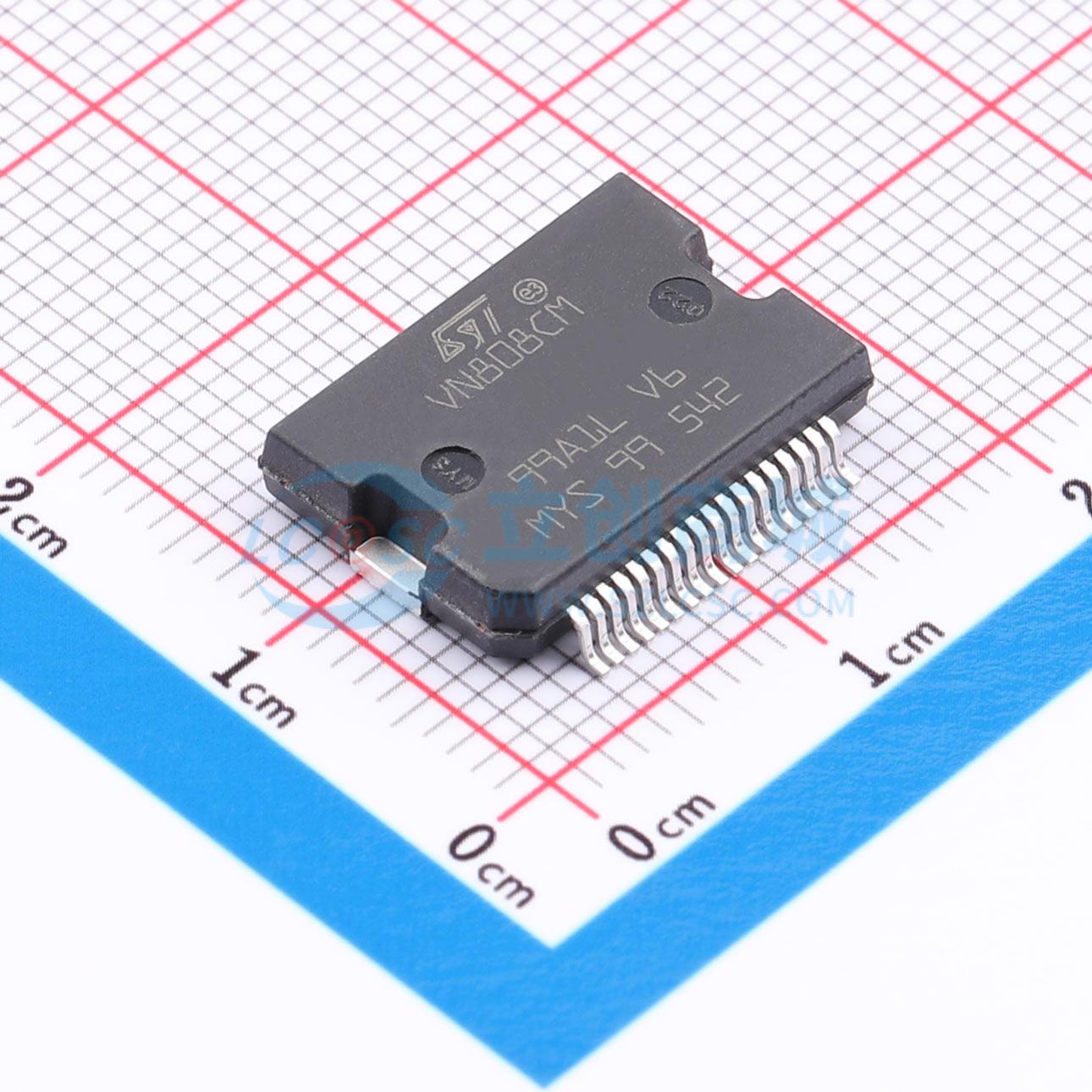

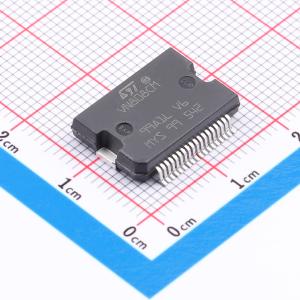

VN808CM-32-E
VN808CM 32 E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 八通道高侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN808CM-32-E
- 商品编号
- C1556586
- 商品封装
- PowerSO-36
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1A | |
| 工作电压 | 10.5V~45V | |
| 导通电阻 | 160mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
VN808CM - 32 - E是一款采用VIPower M0 - 3技术设计的单片器件，旨在驱动一侧接地的任何类型负载。它可以使用3.3 V逻辑电源驱动。 有源电流限制与热关断和自动重启功能相结合，可保护器件免受过载影响。在过载情况下，通道会自动关闭并再次开启，以将结温维持在TTSD和TR之间。如果这种情况使外壳温度达到TCSD，过载通道将关闭，当外壳温度降至TCR时，通道将再次开启。未过载的通道将继续正常工作。在接地引脚断开的情况下，器件会自动关闭。该器件特别适用于符合IEC 61131标准的工业应用。
商品特性
- CMOS兼容输入
- 结过温保护
- 通道热独立的外壳过温保护
- 电流限制
- 负载短路保护
- 欠压关断
- 接地丢失保护
- 极低的待机电流
- 符合61000 - 4 - 4 IEC标准，最高可承受4 kV测试
