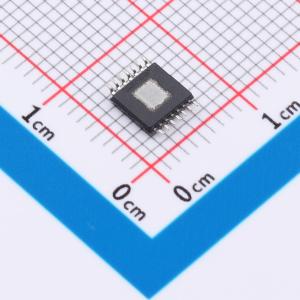

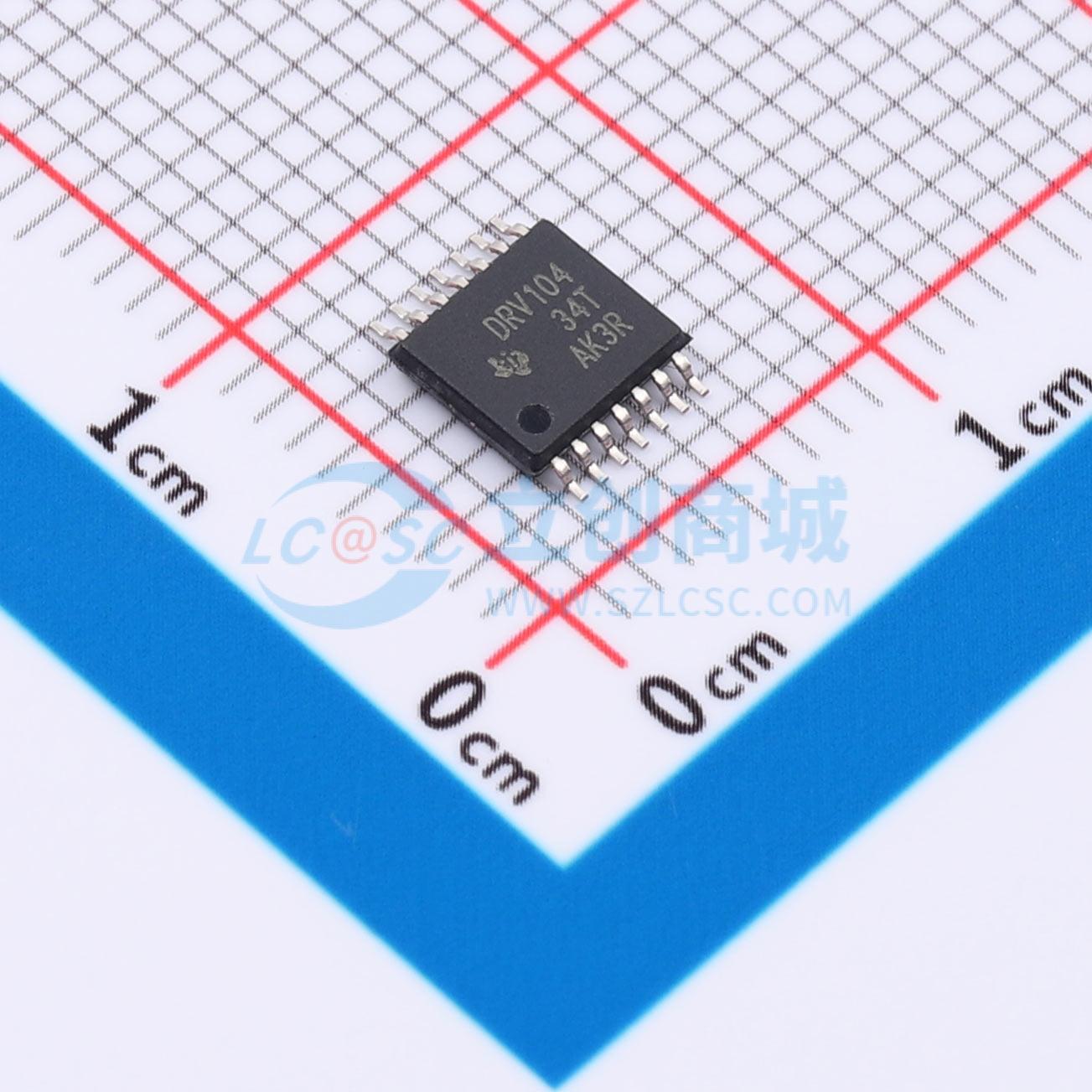

温馨提醒：图片仅供参考，商品以实物为准

DRV104PWP

1.2A PWM高边驱动器，适用于电磁阀、线圈、阀门、加热器和灯泡

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV104 8V 至 32V PWM 高侧驱动器 (1.2A)，适用于螺线管、线圈、阀、加热器和灯
品牌名称: TI(德州仪器)
商品型号: DRV104PWP
商品编号: C1556572
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

DRV104是一种采用脉宽调制（PWM）输出的DMOS高端电源开关。其坚固的设计优化了对电磁设备如阀门、螺线管、继电器、执行器和定位器的驱动。它也非常适合驱动热设备，如加热器、冷却器和灯。PWM操作节省了电力并减少了热量上升，从而提高了可靠性。此外，可调节的PWM允许对负载的功率进行精细控制。从直流到PWM输出的时间和振荡器频率可以外部调节。

电路和驱动晶体管的独立供电引脚允许输出在与电路其余部分不同的电源上工作。

DRV104可以设置为提供强大的初始螺线管闭合，然后自动切换到软保持模式以节省电力。占空比可以通过电阻、模拟电压或数字-模拟（D/A）转换器来控制，以实现多功能性。状态正常标志引脚指示发生热关断或过流时的情况。

DRV104的工作温度范围为-40°C至+85°C。外露的引线框架必须焊接在电路板上。

应用领域

电磁驱动器：线圈驱动器、阀门、定位器、执行器、继电器、电源接触器线圈、加热器和灯
流体和气体流动系统
工厂自动化
零件处理和分拣
摄影处理
环境监测和暖通空调
热电冷却器
电机速度控制
线圈保护器
医疗分析仪

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	输入控制逻辑	高电平有效
	最大连续电流	1.2A

	属性	参数值
	工作电压	8V~32V
	导通电阻	450mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
