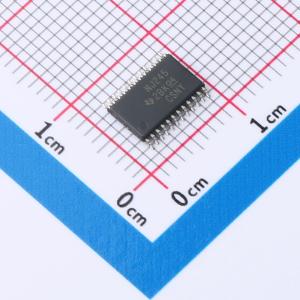

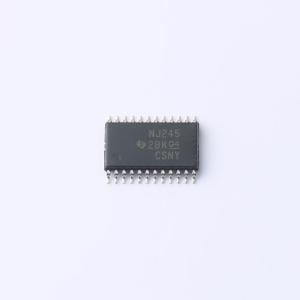

SN74LVCH8T245PW

SN74LVCH8T245是一款采用两个独立可配置电源轨的8位同相总线收发器。A端口设计用于跟踪VCCA，该端口可接受1.65V至5.5V范围内的任何电源电压。B端口设计用于跟踪VCCB，该端口也可接受1.65V至5.5V范围内的任何电源电压。这样可实现在1.8V、2.5V、3.3V和5.5V电压节点之间进行通用低压双向转换。 SN74LVCH8T245旨在实现两条数据总线间的异步通信。方向控制(DIR)输入和输出使能(OE)输入的逻辑电平会激活B端口输出或A端口输出，或者将两个输出端口都置于高阻抗状态。当B端口输出被激活时，此器件将数据从A总线发送到B总线，而当A端口输出被激活时，此器件将数据从B总线发送到A总线。A端口和B端口上的输入电路始终处于运行状态。 有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻器。该器件完全符合使用Ioff的部分断电应用的规范要求。Ioff电路禁用输出，从而可防止破坏性电流从该器件回流。VCC隔离特性可确保VCCA或VCCB接地时，输出都处于高阻抗状态。为了确保加电或断电期间呈高阻态，OE应通过一个上拉电阻器被连接至VCCA；该电阻器的最小值由驱动器的电流吸入能力来决定。 SN74LVCH8T245旨在使控制引脚（DIR和OE）以VCCA为基准。

• 控制输入（DIR和OE） VIH 和 VIL 电平以VCCA为基准
• 总线保持数据输入消除了对外部上拉或下拉电阻器的需求
• VCC 隔离
• 完全可配置的双轨设计
• Ioff 支持局部断电模式运行
• 门锁性能超过100mA，符合JESD78II类规范的要求
• ESD保护性能超过JESD22规范要求

• 个人电子产品
• 工业
• 企业
• 电信
