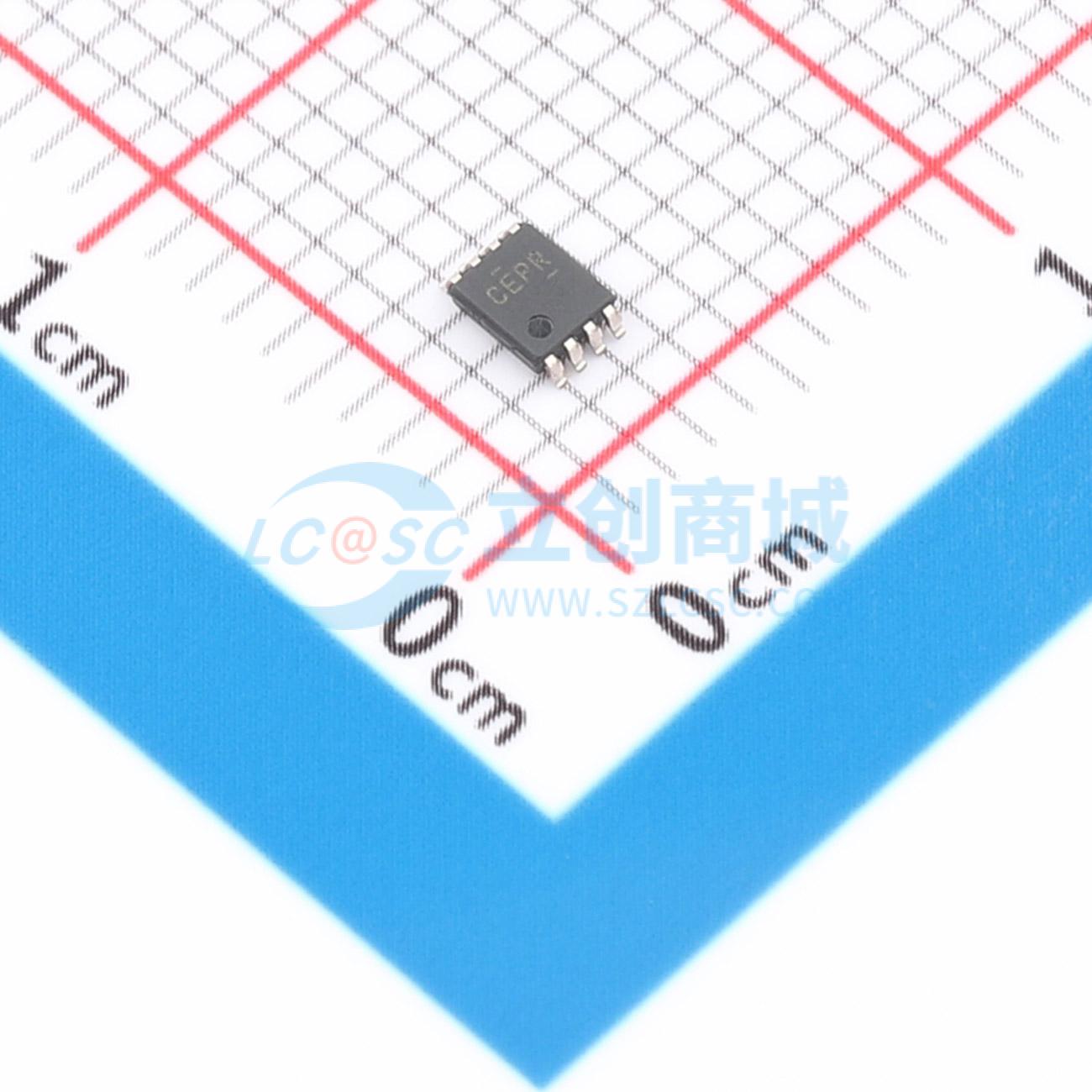

温馨提醒：图片仅供参考，商品以实物为准

CLVC2G126MDCUTEP

具有三态输出的双路总线缓冲器闸

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC2G126-EP 具有三态输出的增强型产品 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: CLVC2G126MDCUTEP
商品编号: C1548513
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这款双路总线缓冲器闸被设计用于1.65V至5.5V VCC运行。 SN74LVC2G126是一款具有三态输出的双路总线驱动器/线路驱动器。当相关输出使能(OE)输入为低电平时，输出被禁用。为了确保加电或断电期间的高阻抗状态，OE应该通过一个下拉电阻器接在接地(GND)上；此电阻器的最小值由驱动器的电流供源能力决定。该器件完全符合使用Ioff的部分断电应用的规范要求。Ioff电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。

商品特性

支持5V VCC运行
输入接受的电压高达5.5V
电压为3.3V时，tpd最大值为6.8ns
低功耗，最大ICC为10μA
电压为3.3V时，输出驱动为±24mA
VCC = 3.3V，TA = 25°C时，VoLP（输出地弹反射）典型值小于0.8V
VCC = 3.3V，TA = 25°C时，VoHV（输出VoH下冲）典型值大于2V
Ioff支持部分断电模式工作
锁断性能超过100mA（符合JESD 78，II类规范的要求）
静电放电(ESD)保护性能超过JESD 22规范要求：2000V人体模型(A114 - A)，200V机器模型(A115 - A)，1000V充电器件模型(C101)
受控基线
同一组装和测试场所
一个制造场所
支持-55°C至125°C温度范围
延长的产品生命周期
延长的产品变更通知
产品可追溯性

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.65V~5.5V
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA

	属性	参数值
	系列	74LVC
	工作温度	-55℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	6.8ns@3.3V,50pF
