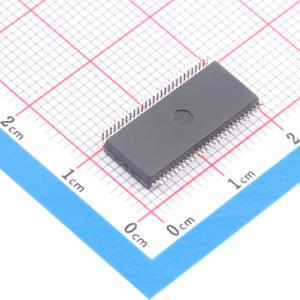

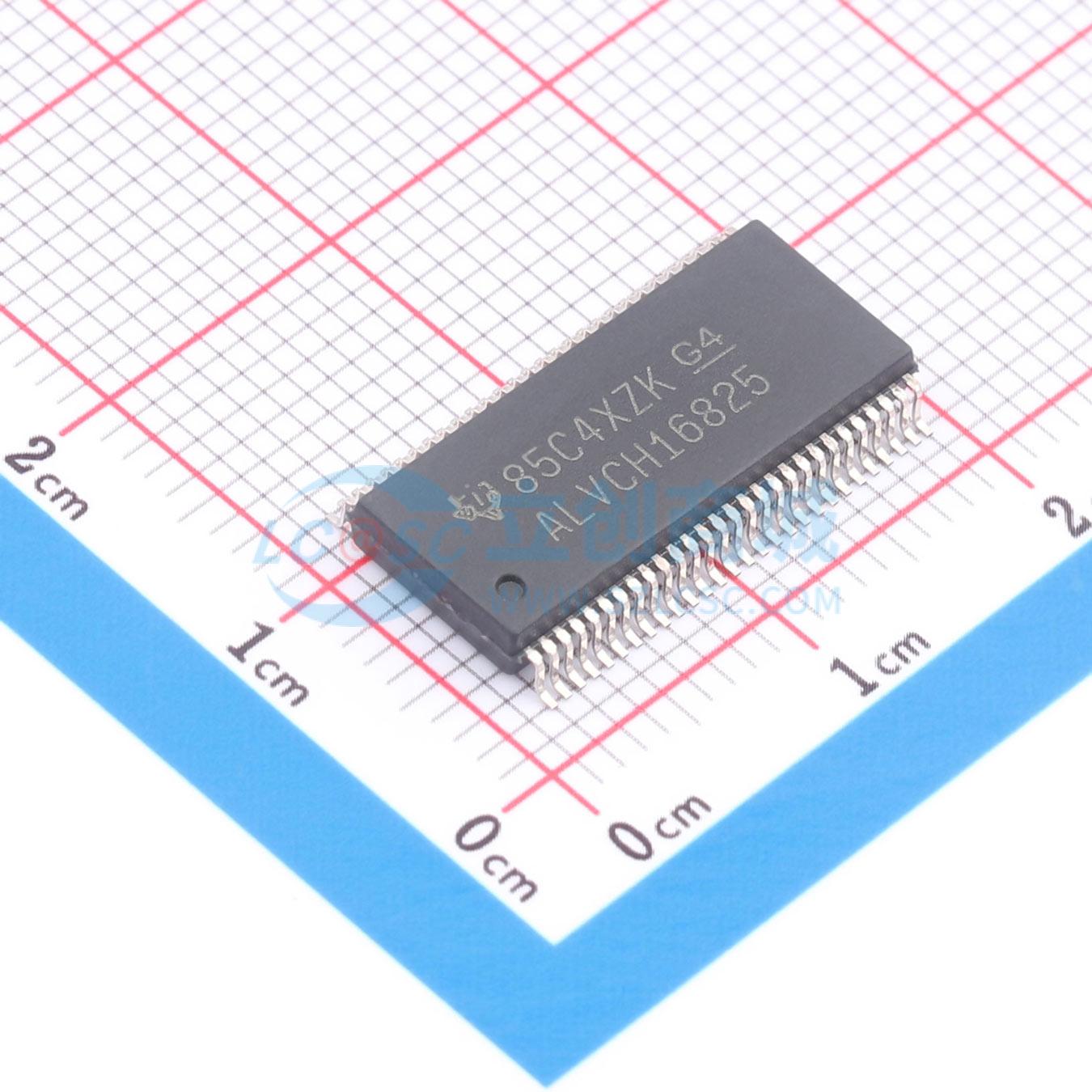

温馨提醒：图片仅供参考，商品以实物为准
SN74ALVCH16825DL
18位缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVCH16825 具有总线保持和三态输出的 18 通道、1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVCH16825DL
- 商品编号
- C1548514
- 商品封装
- SSOP-56-300mil
- 包装方式
- 管装
- 商品毛重
- 10.566667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | - | |
| 每个元件位数 | 18 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ALVCH | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 3.4ns@3.3V,50pF | |
| 功能特性 | 输出使能；总线保持 |
商品概述
SN74ALVCH16825是一款18位缓冲器和线驱动器，设计用于1.65V至3.6V VCC工作环境，可提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与集成密度。该器件可作为两个9位缓冲器或一个18位缓冲器使用，输出真实数据。三态控制门为带低电平有效输入的2输入与门，当任意一个输出使能输入为高电平时，所有受影响的9个输出均处于高阻抗状态。为确保在上电或掉电过程中保持高阻抗状态，输出使能端应通过上拉电阻连接至VCC，电阻最小值由驱动器的灌电流能力决定。器件配有有源总线保持电路，可将未使用或浮动输入保持在有效逻辑电平，工作温度范围为-40℃至85℃。
商品特性
- 采用亚微米增强性能注入CMOS工艺
- ESD防护性能超过2000V，机器模型测试下超过200V，测试条件为C=200pF，R=0
- 闩锁性能超过250mA，符合JESD 17标准
- 数据输入端带有总线保持功能，无需外部上拉/下拉电阻
- 提供300密耳塑料收缩小外形封装和薄型收缩小外形封装可选
应用领域
- 三态存储器地址驱动器
- 时钟驱动器
- 面向总线的接收器
- 面向总线的发射器
