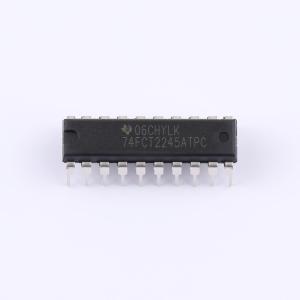

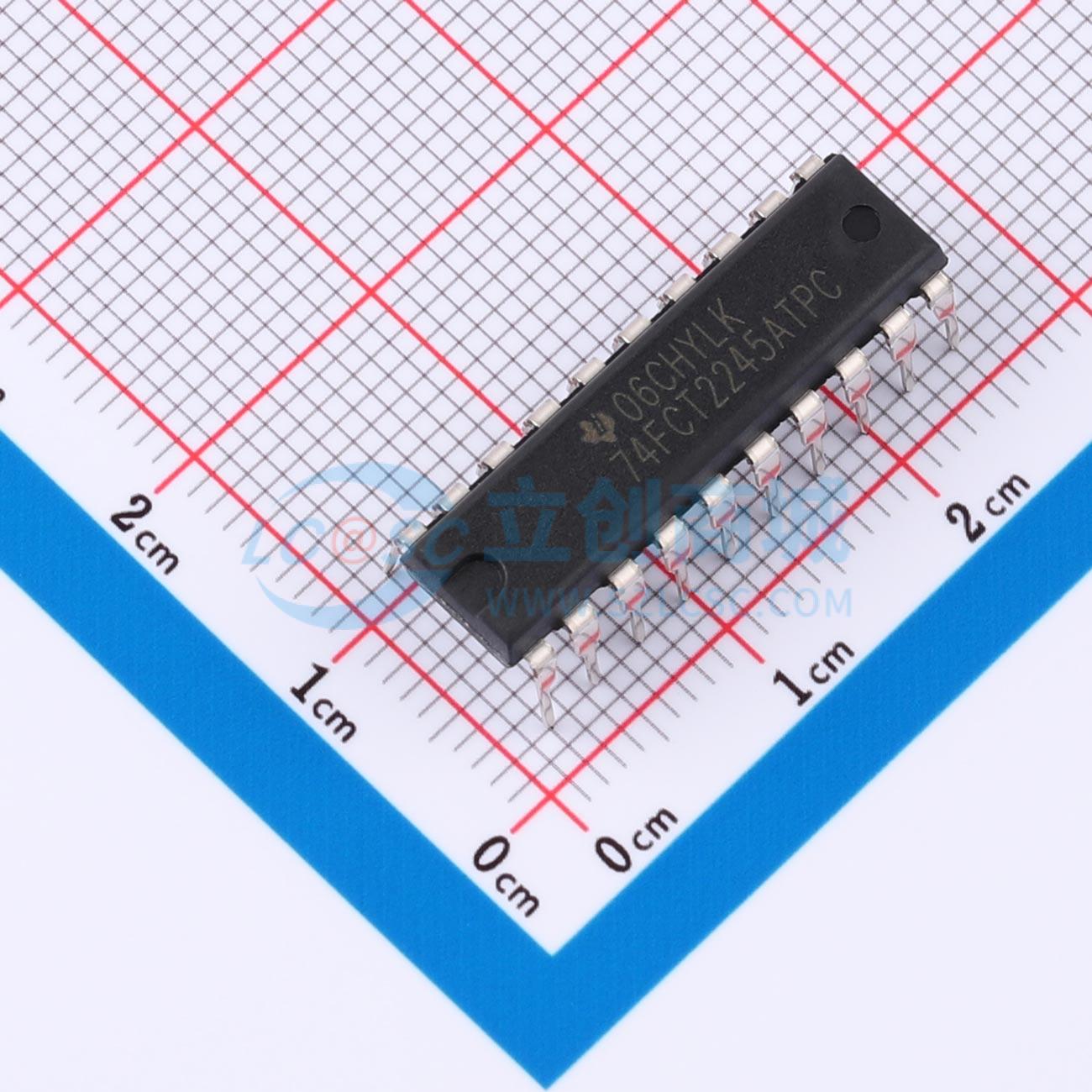

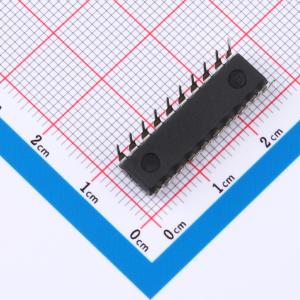

温馨提醒：图片仅供参考，商品以实物为准

CY74FCT2245ATPC

8位双向收发器，带三态输出，可减少传输线反射噪声，支持部分掉电模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CY74FCT2245T 具有三态输出和串联阻尼电阻的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: CY74FCT2245ATPC
商品编号: C1548704
商品封装: PDIP-20
包装方式: 管装
商品毛重: 4.21克(g)

商品参数

商品概述

CY74FCT2245T包含八个同相双向缓冲器，带有3态输出，面向总线类应用。输出端集成片上终端电阻，可降低反射引起的系统噪声，可替换现有设计中的同类型产品。发送/接收输入决定双向收发器的数据传输方向，发送高电平时允许数据从A端口流向B端口，接收低电平时允许数据从B端口流向A端口；输出使能输入为高电平时，将A、B端口置于高阻状态，禁用两个端口。该器件针对部分掉电应用做了完整规范，关断电流电路可禁用输出，防止器件掉电时产生有害的回流电流。

商品特性

功能和引脚兼容FCT和F逻辑
输出端集成25Ω串联电阻，可降低传输线反射噪声
带有边沿速率控制电路，可改善噪声特性
支持部分掉电模式操作
完全兼容TTL输入和输出逻辑电平
ESD防护性能超过JESD 22标准
ESD防护等级：人体模型2000V，机器模型200V，充电器件模型1000V
输出灌电流为12mA，输出拉电流为15mA
支持3态输出
提供P、Q、SO封装可选
电源电压对地最大范围为-0.5V~7V
直流输入电压最大范围为-0.5V~7V
直流输出电压最大范围为-0.5V~7V
单引脚最大直流输出灌电流为120mA
封装热阻抗：P封装69℃/W，Q封装68℃/W，SO封装58℃/W
工作环境温度范围为-65℃~135℃
存储温度范围为-65℃~150℃

应用领域

总线类应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	15mA
	系列	74FCT
	工作温度	-40℃~+85℃
	传播延迟(tpd)	4.6ns
	功能特性	边沿速率可控；掉电隔离；输出使能
