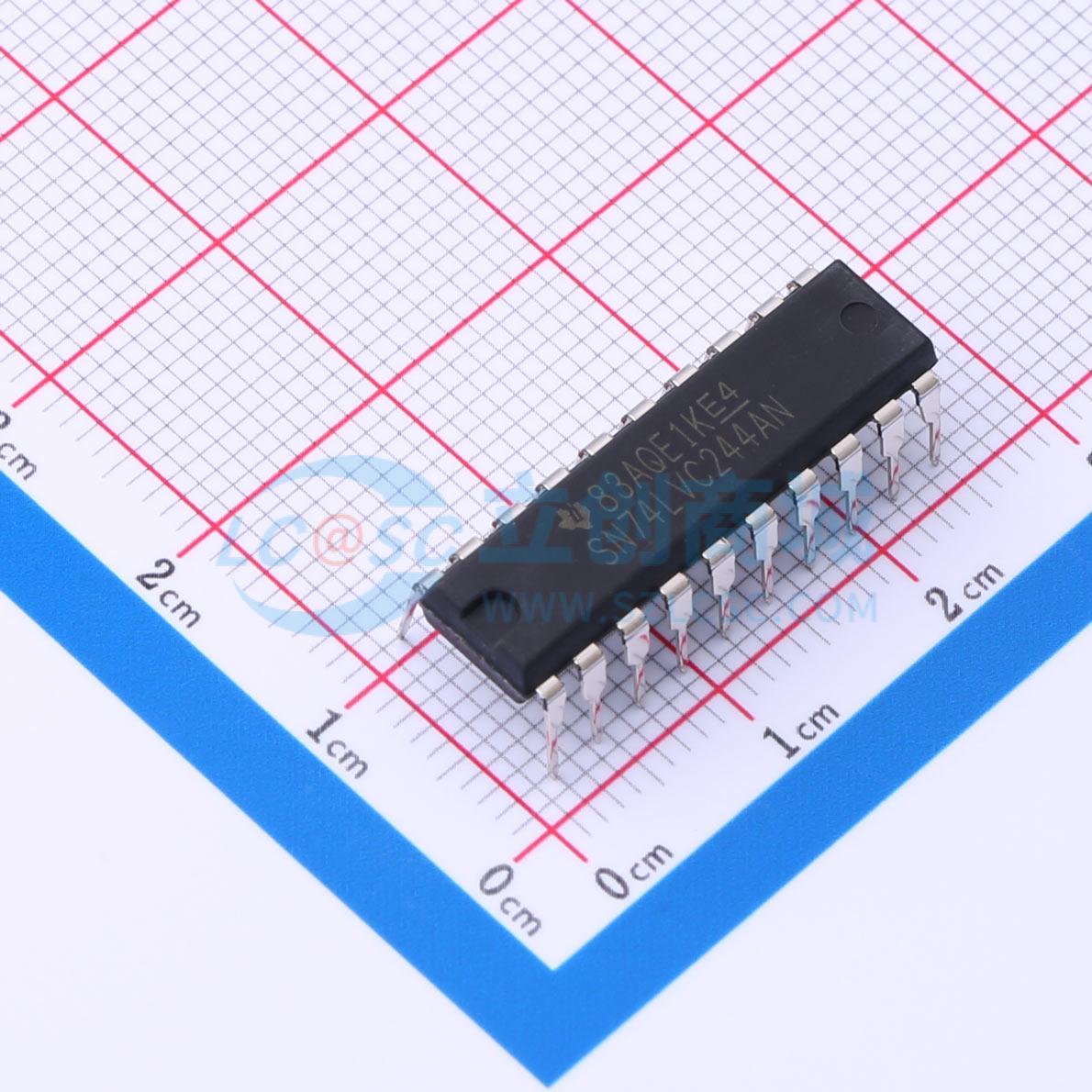

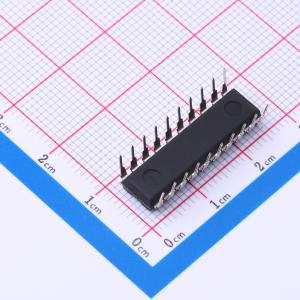

SN74LVC244AN
具有三态输出的八路缓冲器或驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC244A 具有三态输出的 8 通道、1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC244AN
- 商品编号
- C1548565
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 3.9ns@3.3V,50pF |
商品概述
这些八路总线缓冲器专为 1.65V 至 3.6V VCC 工作电压设计。SN74LVC244A 器件旨在实现数据总线间的异步通信。
商品特性
- 工作电压范围为 1.65V 至 3.6V
- 输入电压高达 5.5V
- 额定工作温度范围为 -40℃ 至 +85℃ 以及 -40℃ 至 +125℃
- 3.3V 时 tpd 最大值为 5.9ns
- VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25℃ 时）
- VOHV（输出 VOH 下冲）典型值大于 2V（VCC = 3.3V、TA = 25℃ 时）
- 所有端口均支持混合模式信号运行（5V 输入或输出电压，具有 3.3V VCC）
- Ioff 支持带电插入、局部关断模式和后驱动保护
- 可作为下行转换器，将最高 5.5V 的输入电压下行转换至 VCC 电平
- 采用超小型逻辑 QFN 封装（最大高度为 0.5mm）
- 闩锁性能超过 250mA，符合 JESD 17 规范
- ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型
- 1000V 充电器件模型
应用领域
- 服务器
- 发光二极管 (LED) 显示屏
- 网络交换机电信基础设施
- 电机驱动器 I/O 扩展器
