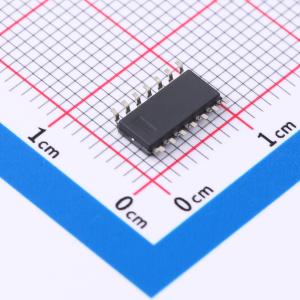

温馨提醒：图片仅供参考，商品以实物为准

TXB0104D

100Mbps 4位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TXB0104 是一款采用两个独立可配置电源轨的 4 位同相转换器。A 端口设计用于跟踪 VCCA，VCCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口设计用于跟踪 VCCB，VCCB 支持从 1.65V 到 5.5V 范围内的任意电源电压。
品牌名称: TI(德州仪器)
商品型号: TXB0104D
商品编号: C1549752
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

TXB0104 是一款采用两个独立可配置电源轨的 4 位同相转换器。A 端口设计用于跟踪 VCCA，VCCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口设计用于跟踪 VCCB，VCCB 支持从 1.65V 到 5.5V 范围内的任意电源电压。这使得该器件可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行通用低压双向转换。VCCA 不可超过 VCCB。当输出使能端 (OE) 输入为低电平时，所有输出均处于高阻抗状态。为确保在上电或掉电期间均处于高阻抗状态，必须将 OE 通过下拉电阻接地。驱动器的拉电流能力决定该电阻的最小值。该器件被设计成 OE 输入电路由 VCCA 供电。该器件完全适合使用 IOFF 的局部断电应用。IOFF 电路可禁用输出，以防在器件掉电时电流回流损坏器件。

商品特性

A 端口支持 1.2V 至 3.6V 的电压，B 端口支持 1.65V 至 5.5V 的电压 (VCCA ≤ VCCB)
VCC 隔离特性：如果任何一个 VCC 输入接地 (GND)，则所有输出都处于高阻抗状态
以 VCCA 为基准的输出使能 (OE) 输入电路
低功耗，ICC 最大值为 5μA
支持局部关断模式运行
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
- A 端口：2500V 人体放电模型 (A114 - B)，1500V 充电器件模型 (C101)
- B 端口：±15kV 人体放电模型 (A114 - B)，1500V 充电器件模型 (C101)

应用领域

耳机
智能电话
平板电脑
台式计算机

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V

	属性	参数值
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+85℃
	特性	自动方向检测
