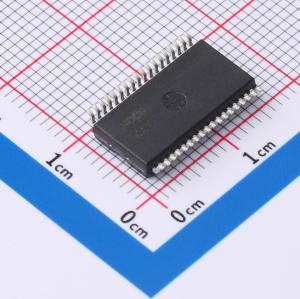

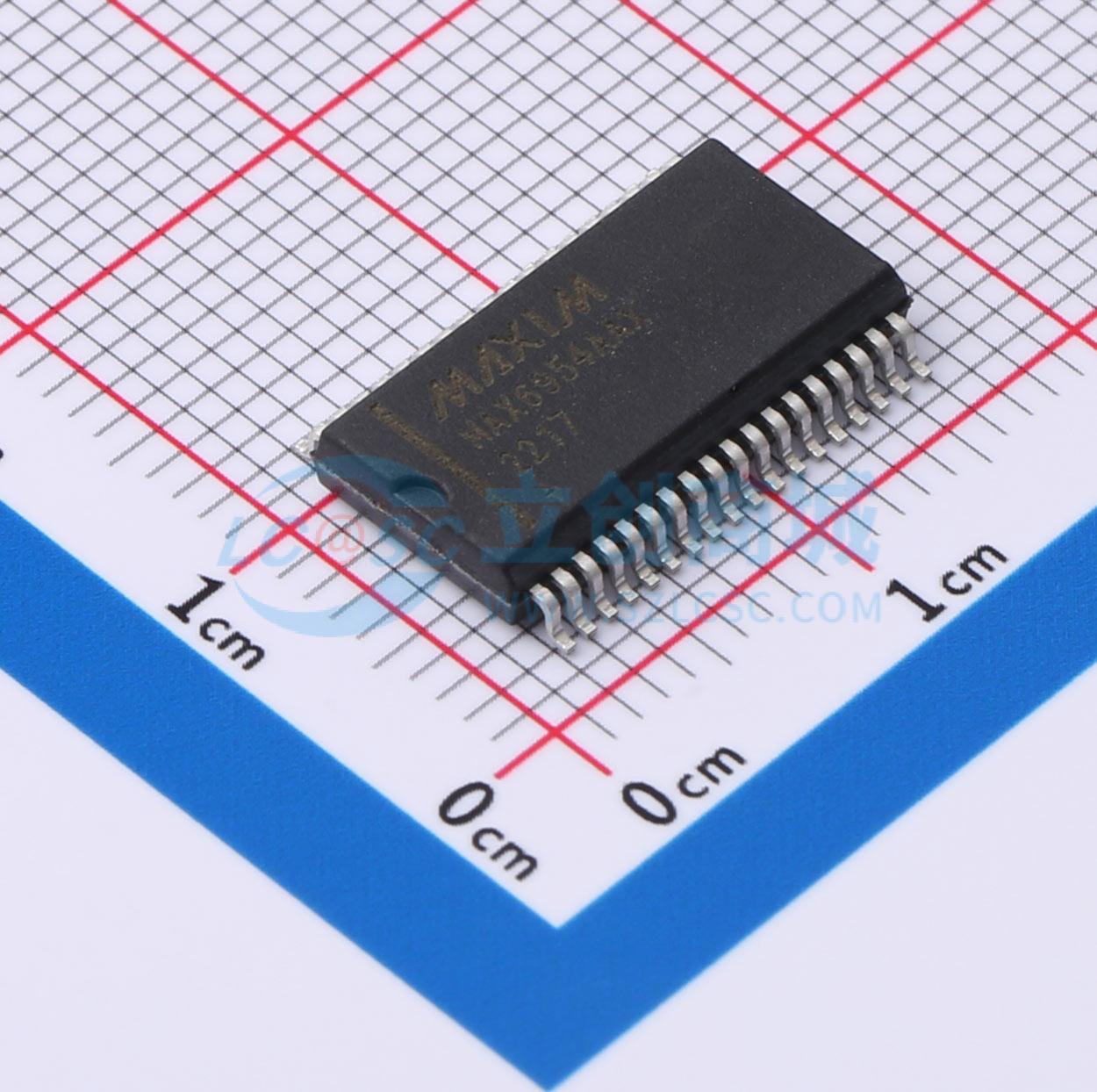

MAX6954AAX+

4线接口，2.7V至5.5V LED显示驱动器，带I/O扩展器和键盘扫描

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4线接口、2.7V至5.5V LED显示驱动器，带有输入/输出扩展器及键扫描
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6954AAX+
商品编号: C1549782
商品封装: SSOP-36-300mil
包装方式: 管装
商品毛重: 0.93克(g)

商品概述

MAX6954是一款紧凑型显示驱动器，可通过兼容SPI/QSPI的4线串行接口将微处理器与7段、14段和16段LED显示器混合连接。该串行接口可通过多个器件进行级联。MAX6954可驱动多达16位7段、8位14段、8位16段显示器或128个独立LED，且能在低至2.7V的电源电压下工作。该驱动器包含五条I/O扩展器（或GPIO）线，部分或全部可配置为按键开关读取器，可自动扫描并消抖多达32个开关的矩阵。芯片上集成了完整的14段和16段ASCII 104字符字体、用于7段显示器的十六进制字体、多路扫描电路、阳极和阴极驱动器，以及存储每位数字的静态RAM。显示数字的最大段电流可通过单个外部电阻进行设置。可使用16级内部数字亮度控制独立调节数字亮度。MAX6954具备低功耗关断模式、扫描限制寄存器（允许用户显示1至16位数字）、段闪烁功能（如有需要，可在多个驱动器间同步），以及强制所有LED点亮的测试模式。LED驱动器采用压摆率限制以降低EMI。

商品特性

高速26MHz SPI/QSPI/MICROWIRE兼容串行接口
2.7V至5.5V工作电压范围
可驱动多达16位7段、8位14段、8位16段显示器、128个独立LED或多种数字类型组合
可驱动共阴极单色和双色LED显示器
内置用于14段和16段数字的ASCII 104字符字体以及用于7段数字的十六进制字体
每段自动闪烁控制
10μA（典型值）低功耗关断（数据保留）
逐位16级数字亮度控制
上电时显示消隐
采用压摆率限制的段驱动器以降低EMI
五个GPIO端口引脚可配置为按键开关读取器，可扫描并消抖多达32个带n键翻转功能的开关
按键输入消抖时产生IRQ输出
36引脚SSOP、40引脚DIP和TQFN封装
符合汽车温度范围标准

应用领域

机顶盒
条形图显示器
面板仪表
音频/视频设备
白色家电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(30个/管，最小起订量 1 个)

个

起订量：1 个30个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数码管驱动
	配置	16段
	接口类型	4线串行接口

	属性	参数值
	工作电压	2.7V~5.5V
	工作温度	-40℃~+125℃
