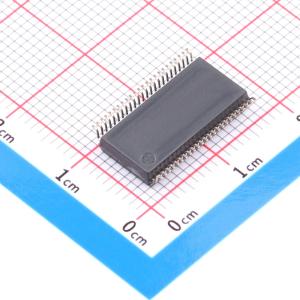

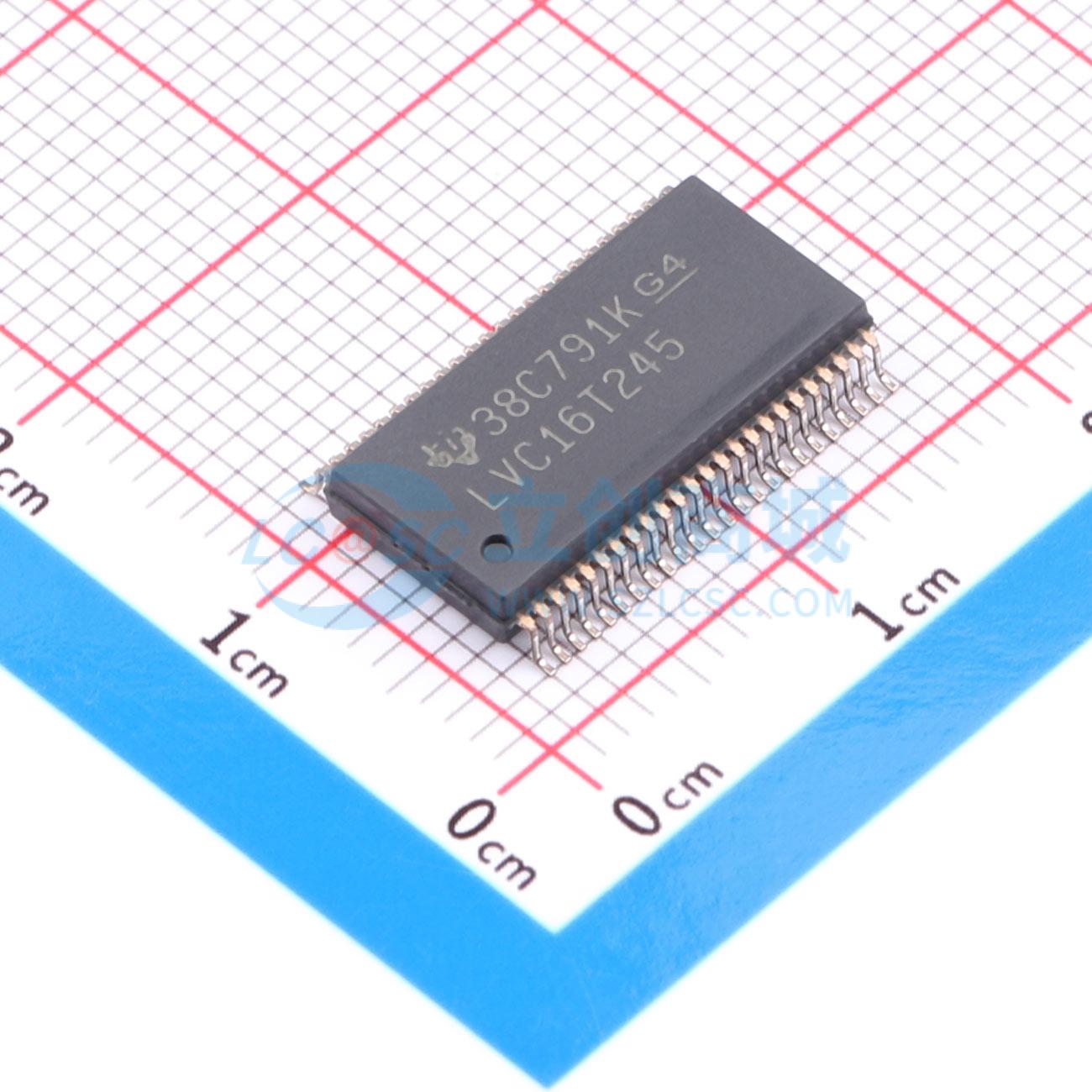

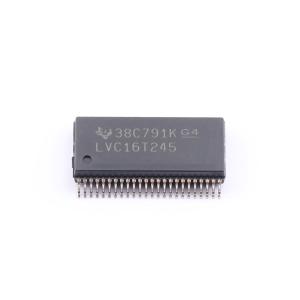

SN74LVC16T245DL

8位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC16T245 具有可配置电平转换/电压转换的 16 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC16T245DL
商品编号: C1549682
商品封装: SSOP-48-300mil
包装方式: 管装
商品毛重: 4.55克(g)

商品参数

商品概述

SN74LVC16T245是一款16位非反相双电源总线收发器，带有可配置电平转换、电压转换和三态输出。器件采用两个独立的可配置电源轨，A端口跟踪VCCA，VCCA可接受1.65V~5.5V的电源电压，B端口跟踪VCCB，VCCB可接受1.65V~5.5V的电源电压，可实现1.8V、2.5V、3.3V和5V任意电压节点之间的通用低压双向转换。该器件设计用于两个数据总线之间的异步通信，方向控制输入和输出使能输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻模式；激活B端口输出时，数据从A总线传输到B总线，激活A端口输出时，数据从B总线传输到A总线；A、B端口的输入电路始终处于激活状态，必须施加高逻辑电平或低逻辑电平，防止电流过大。器件控制引脚由VCCA供电，Ioff电路可在器件掉电时禁用输出，防止反向电流损坏器件；VCC隔离特性可保证任一VCC输入接地时，两个端口都处于高阻状态；为保证器件上下电过程处于高阻状态，输出使能应通过上拉电阻接VCC，电阻最小值由驱动器的灌流能力决定。

商品特性

控制输入VIH/VIL电平以VCCA电压为参考
具备VCC隔离特性，任一VCC输入接地时，两个端口都处于高阻状态
输入输出均过压耐受，支持混合电压模式数据通信
采用全可配置双轨设计，每个端口都可在1.65V~5.5V完整电源范围内工作
Ioff支持部分掉电模式操作
锁存性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准

应用领域

个人电子
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.65V~5.5V
	工作电压(VCCB)	1.65V~5.5V
	元件数	2

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
