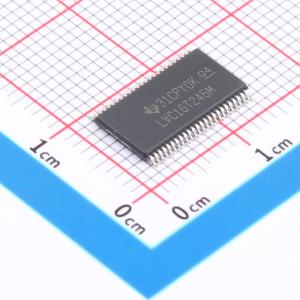

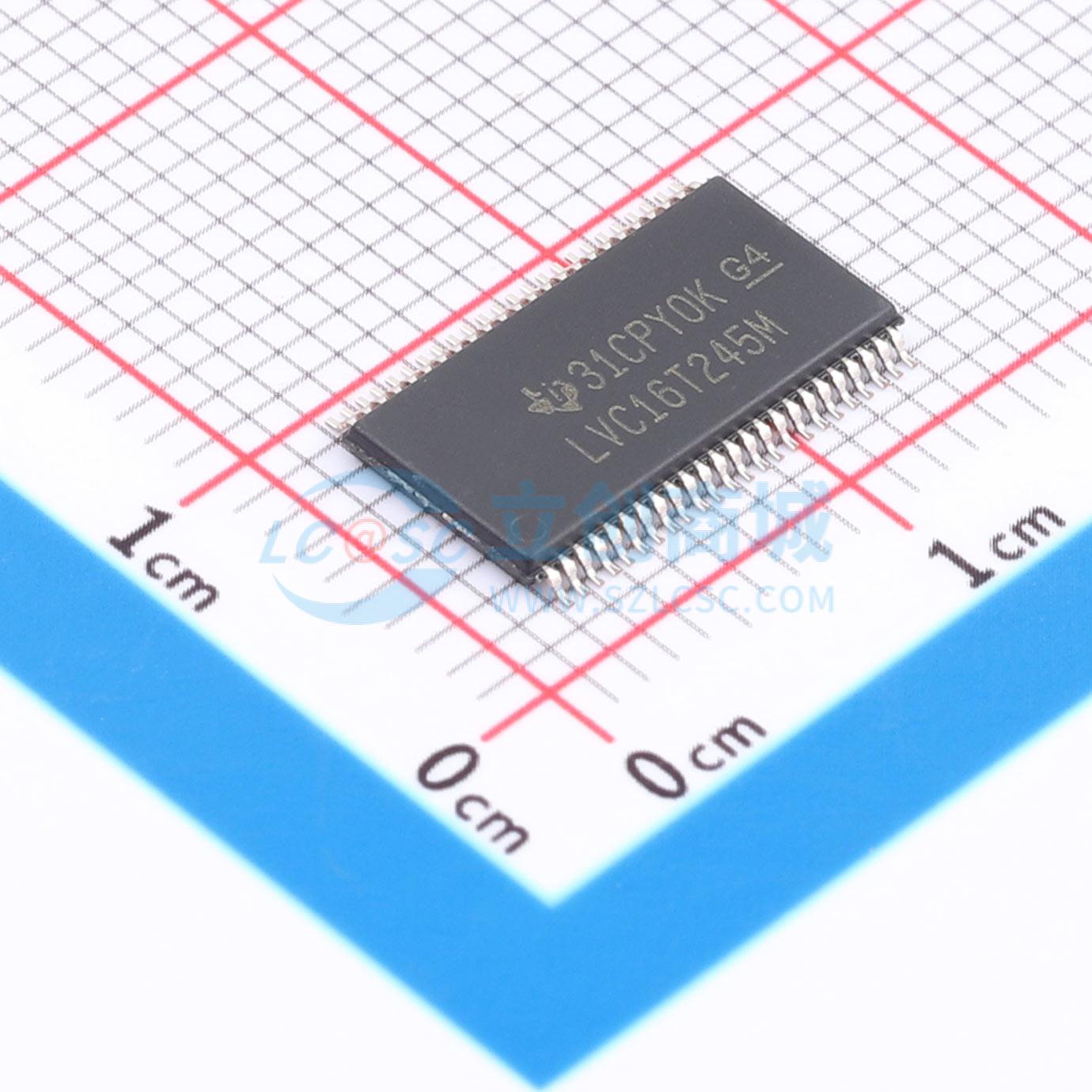

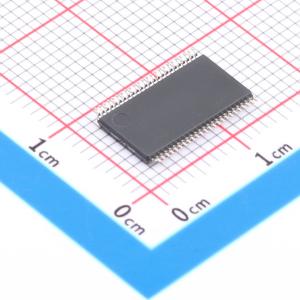

温馨提醒：图片仅供参考，商品以实物为准

CLVC16T245MDGGEP

8位双向电平转换器

描述: SN74LVC16T245-EP 增强型产品，16 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: CLVC16T245MDGGEP
商品编号: C1549690
商品封装: TSSOP-48-6.1mm
包装方式: 管装
商品毛重: 0.468182克(g)

商品参数

商品概述

16位双电源总线收发器，此收发器具有可配置电压转换和三态输出。这个16位非反相总线收发器使用两个独立的可配置电源轨。A端口被设计用于跟踪VCCA。VCCA可接受从1.65V到5.5V范围内的任意电源电压。B端口被设计用于跟踪VCCB。VCCB可接受从1.65V到5.5V间的任一电源电压值。这可实现1.8V，2.5V，3.3V和5V电压节点间的通用低压双向转换。SN74LVC16T245针对两条数据总线间的异步通信而设计。方向控制 (DIR) 输入和输出使能 (OE) 输入的逻辑电平激活 B 端口输出或者 A 端口输出，或者将两个输出端口都置于高阻抗模式。当 B 端口输出被激活时，此器件将数据从 A 总线发送到 B 总线，而当 A 端口输出被激活时，此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路一直处于激活状态并且必须施加一个逻辑高或低电平以防止过多的ICC和ICCZ。SN74LVC16T245的设计方式决定了控制引脚（1DIR，2DIR，1OE和2OE）由VCCA供电。该器件完全符合使用I关闭的部分断电应用的规范要求。I关闭电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。VCC隔离特性可确保任何一个VCC接地时，两个端口都处于高阻抗状态。为了确保加电或断电期间的高阻抗状态，OE应通过一个上拉电阻器被连接至VCC；该电阻器的最小值由驱动器的电流吸收能力来决定。

商品特性

控制输入VIH和VIL电平以VCCA电压为基准
VCC隔离特性:如果任何一个VCC输入接地 (GND)，那么两个端口都处于高阻抗状态
过压耐受输入和输出可实现混合电压模式数据通信
完全可配置双电源轨设计可使每个端口在整个1.65V-5.5V电源电压范围内运行
支持部分断电模式工作
锁断性能超过100mA（符合JESD 78, II类规范的要求）
静电放电 (ESD) 保护性能超过JESD 22规范要求
- 2000V人体模型(A114-A)
- 200V 机器模型 (A115-A)
- 1000V充电器件模型 (C101)

应用领域

医疗应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.65V~5.5V
	工作电压(VCCB)	1.65V~5.5V
	元件数	2

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-55℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
