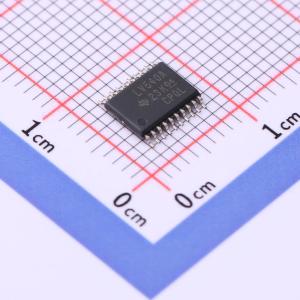

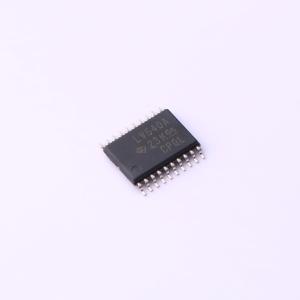

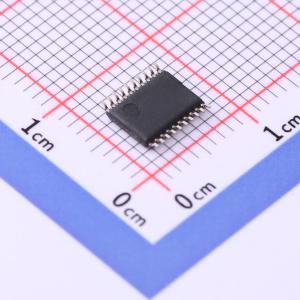

温馨提醒：图片仅供参考，商品以实物为准
SN74LV540APW
八进制缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV540A 器件是一款八进制缓冲器/驱动器，设计用于 2 V 至 5.5 V 的 VCC 工作电压。该器件非常适合驱动总线线路或缓冲存储器地址寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV540APW
- 商品编号
- C1548470
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 16mA | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN74LV540A是一款带三态输出的八进制缓冲器驱动器，支持2V至5.5V VCC工作电压，适合驱动总线线路或缓冲存储器地址寄存器，器件输入和输出布置在封装的相对两侧，便于印刷电路板布局
商品特性
- 工作电压范围为2V~5.5V VCC
- 5V条件下最大传输延迟tpd为8.5ns
- VCC=3.3V、环境温度25℃时，典型输出地弹VOLP小于0.8V
- VCC=3.3V、环境温度25℃时，典型输出VOH下冲VOHV大于2.3V
- 所有端口支持混合模式电压操作
- Ioff支持部分掉电模式操作
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达2000V
- 推荐工作最高温度可达125℃
应用领域
- 测试测量
- 工业运输
- 患者监护
- 无线基础设施
- 网络交换机
- 汽车信息娱乐
