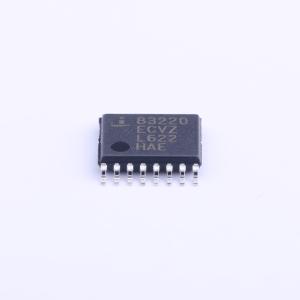

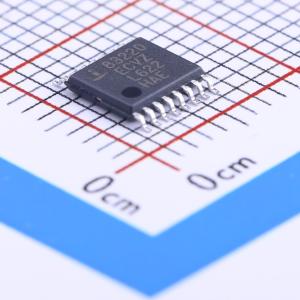

ISL83220ECVZ-T
ISL83220ECVZ-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL83220ECVZ-T
- 商品编号
- C152425
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ |
商品概述
ISL83220E采用单路+3V至+5.5V电源供电，保证最低数据速率为250kbps，仅需四个0.1μF的小型外部电容，具有低功耗特性，并且符合所有EIA RS - 232C和V.28标准。该电路分为三个部分：电荷泵、发射器和接收器。
商品特性
- 提供无铅加退火工艺产品（符合RoHS标准）
- RS - 232 I/O引脚具备±15kV的ESD保护（IEC61000）
- 可直接替代SP3220E
- 在3V电压下符合EIA/TIA - 232和V.28/V.24标准
- 在2.7V电压下具有RS - 232兼容输出
- 无闩锁效应
- 片上电压转换器仅需四个0.1μF的外部电容
- 具备手动关断功能，关断时接收器仍可工作
- 独立的接收器使能引脚
- 接收和发送端具备迟滞特性，提高抗噪能力
- 保证最低数据速率：250kbps
- 保证最低压摆率：6V/μs
- 宽电源电压范围：单路+3V至+5.5V
- 关断状态下低电源电流：1μA
应用领域
- 任何需要RS - 232通信端口的系统
- 电池供电、手持和便携式设备
- 笔记本电脑、记事本电脑、掌上电脑
- 调制解调器、打印机及其他外设
- 数码相机
- 蜂窝/移动电话
