TSB41BA3DIPFP

TSB41BA3D 提供了在基于电缆的 IEEE 1394 网络中实现三端口节点所需的数字和模拟收发器功能。每个电缆端口包含两个差分线收发器。这些收发器包括用于监测线路状态的电路，以确定连接状态、初始化和仲裁以及数据包接收和传输。TSB41BA3D 与链路层控制器（LLC）接口，如 TSB82AA2、TSB12LV21、TSB12LV26、TSB12LV32、TSB42AA4、TSB42AB4、TSB12LV01B 或 TSB12LV01C。它也可以通过电缆端口连接到集成的 1394 链路+物理层，例如 TSB43AB2。

TSB41BA3D 由单个 3.3-V 电源供电。核心电压由内部电压调节器提供给 PLLVDD-CORE 和 DVDD-CORE 端子。为了保护锁相环（PLL）免受噪声影响，PLLVDD-CORE 端子必须与 DVDD-CORE 端子分开去耦。PLLVDD-CORE 端子使用 1-µF 及更小的去耦电容进行去耦，而 DVDD-CORE 端子则单独使用 1-µF 及更小的去耦电容进行去耦。DVDD-CORE 和 PLLVDD-CORE 之间的分离必须通过单独的电源轨或平面来实现。

TSB41BA3D 可以由双电源供电，一个 3.3-V 电源用于 I/O，另一个用于核心电压。核心电压被提供给 PLLVDD-CORE 和 DVDD-CORE 端子，具体要求见本数据表的推荐工作条件部分。PLLVDD-CORE 端子必须与 DVDD-CORE 端子分开，PLLVDD-CORE 端子使用 1-µF 及更小的去耦电容进行去耦，而 DVDD-CORE 端子则单独使用 1-µF 及更小的去耦电容进行去耦。DVDD-CORE 和 PLLVDD-CORE 之间的分离可以通过单独的电源轨实现，或者通过一个电源轨实现，在该电源轨中，DVDD-CORE 和 PLLVDD-CORE 通过滤波网络分离，以防止噪声进入 PLLVDD-CORE 电源。

TSB41BA3D 需要一个外部 49.152-MHz 晶体来生成参考时钟。外部时钟驱动内部 PLL，生成所需的参考信号。该参考信号提供了控制外发编码信息传输的时钟信号。PHY 向相关 LLC 提供 49.152-MHz 时钟信号，用于两设备的同步，并且当 PHY-链路接口符合 IEEE 1394a-2000 标准时，该时钟信号用于重新同步接收到的数据。当 PHY-链路接口符合 IEEE 1394b-2002 标准时，PHY 向相关 LLC 提供 98.304-MHz 时钟信号，用于两设备的同步。当通过将 PD 端子置高启用掉电（PD）功能时，会停止 PLL 的操作。

要通过电缆端口传输的数据位从 LLC 接收，通过 2、4 或 8 条并行路径（取决于请求的传输速度和 PHY-链路接口的工作模式）。它们在内部被锁存，串行组合，编码，并以 98.304、122.78、196.608、245.76、393.216 或 491.52 Mbps（分别称为 S100、S100B、S200、S200B、S400 或 S400B 速度）作为外发信息流传输。

PHY-链路接口可以遵循 IEEE 1394a-2000 协议或 IEEE 1394b-2002 协议。当使用 1394a-2000 LLC（如 TSB12LV26）时，必须取消断言 BMODE 端子。此时，PHY-链路接口按照传统的 1394a-2000 标准工作。当使用 1394b LLC（如 TSB82AA2）时，必须断言 BMODE 端子。此时，PHY-链路接口符合 1394b-2002 标准。

电缆接口可以在所有端口上遵循 IEEE 1394a-2000 协议或 1394b 协议。工作模式由所连接端口的接口能力决定。当任意三个端口中的任何一个连接到符合 1394a-2000 标准的设备时，该端口上的电缆接口以兼容的 S100、S200 或 S400 速度按 1394a-2000 数据选通模式工作。当双语端口连接到符合 1394b 标准的节点时，该端口上的电缆接口按 1394b-2002 标准以 S100B、S200B 或 S400B 速度工作。TSB41BA3D 会自动确定双语端口的正确电缆接口连接方法。

• 全面支持 IEEE 1394b-2002 在 S100、S100B、S200、S200B、S400 和 S400B 信号速率（B 表示 IEEE 1394b 信号）
• 全面支持 IEEE 1394a-2000 和 1394-1995 标准的高性能串行总线
• 完全兼容 Firewire、DTVLink、SB1394、DishWire 和 i.LINK 实现的 IEEE Std 1394
• 提供三个完全向后兼容的（1394a-2000 完全合规）双语 1394b 电缆端口，速率为 400 兆比特每秒 (Mbps)；同一三个完全向后兼容的端口是 1394a-2000 完全合规的电缆端口，速率为 100/200/400 Mbps
• 完整的 1394a-2000 支持包括：– 连接去抖 – 仲裁短复位 – 多速级联 – 仲裁加速 – 飞越级联 – 端口禁用/挂起/恢复 – 扩展恢复信号以兼容传统 DV 设备
• 为电池供电应用节省能源的断电功能
• 低功耗汽车睡眠模式支持
• 完全符合开放主机控制器接口 (OHCI) 要求
• 电缆电源存在监控电缆端口监测线路状况以进行到远程节点的活动连接
• 寄存器位提供软件对竞争者位、电源类别位、链路活动控制位和 1394a-2000 特性的控制
• 与链路层控制器的接口支持低成本 TI 总线保持隔离
• 与链路层控制器的数据接口终端可选自 1394a-2000 模式（49.152 MHz 下 2/4/8 并行位）或 1394b 模式（98.304 MHz 下八并行位）
• 与使用 3.3V 电源的链路层控制器互操作
• 与其他使用 1.8V、3.3V 和 5V 电源的 1394 物理层 (PHY) 互操作
• 低成本 49.152-MHz 晶体提供 100/200/400 Mbps 的发送和接收数据以及 49.152 MHz 和 98.304 MHz 的链路层控制器时钟
• 每个端口单独偏置 (TPBIAS)

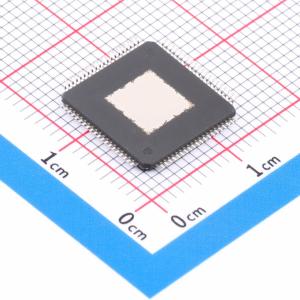

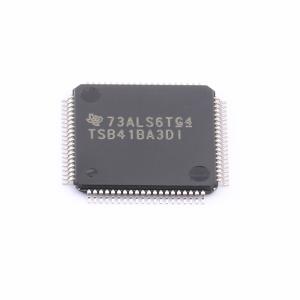

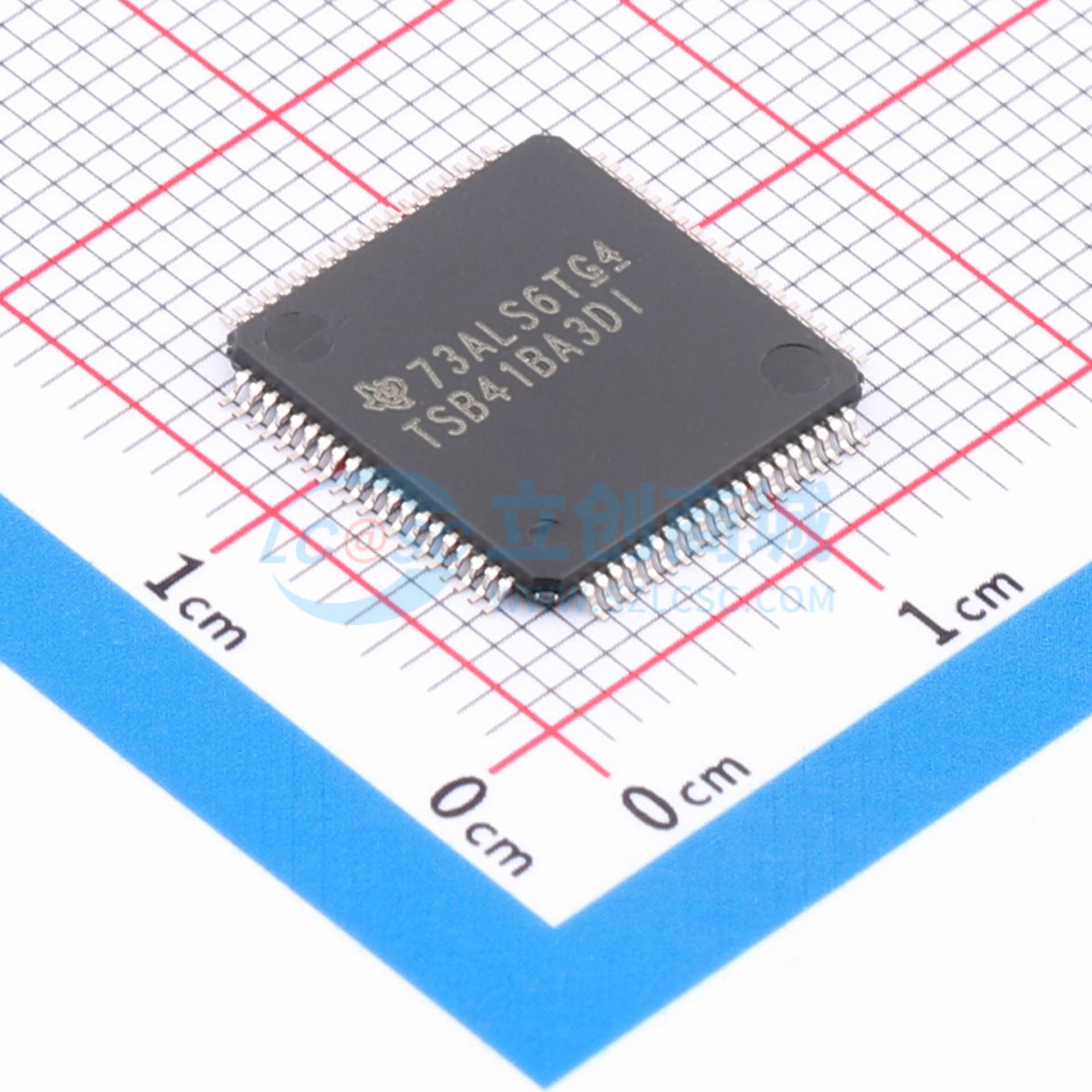

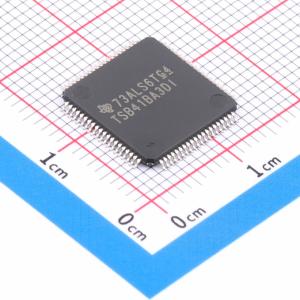

• 低成本、高性能 80 引脚 TQFP (PFP) 热增强封装
• 软件设备复位 (SWR) 故障安全电路感知设备突然断电，并禁用端口以确保 TSB41BA3D 不会加载任何连接设备的 TPBIAS 并阻止任何从端口回流到电源平面的泄漏
• 符合 1394a-2000 的共模噪声滤波器在传入偏置检测电路上过滤掉串扰噪声
• 电缆/收发器硬件速度和端口模式可通过终端状态选择
• 通过允许端口被强制为仅 Beta、仅 400 Mbps、仅 200 Mbps 或仅 100 Mbps，支持连接到 CAT5 电缆收发器
• 通过允许端口被强制为仅 1394b Beta、仅 S200 Mbps 和仅 S100 Mbps，支持连接到 S200 塑料光纤收发器
• 在 Beta 模式下所有端口的光学信号检测输入启用连接到光学收发器
• 通过允许端口 1 和 2 被强制为仅 1394a 模式，支持使用 1394a 连接器
