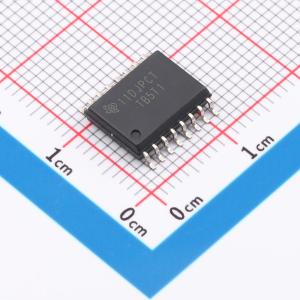

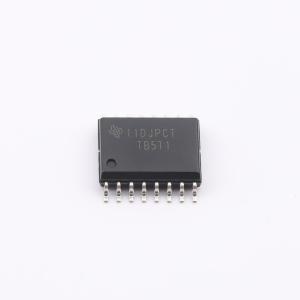

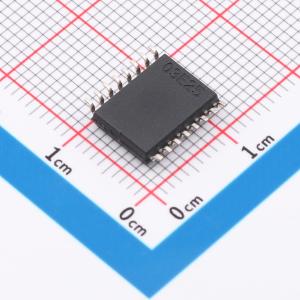

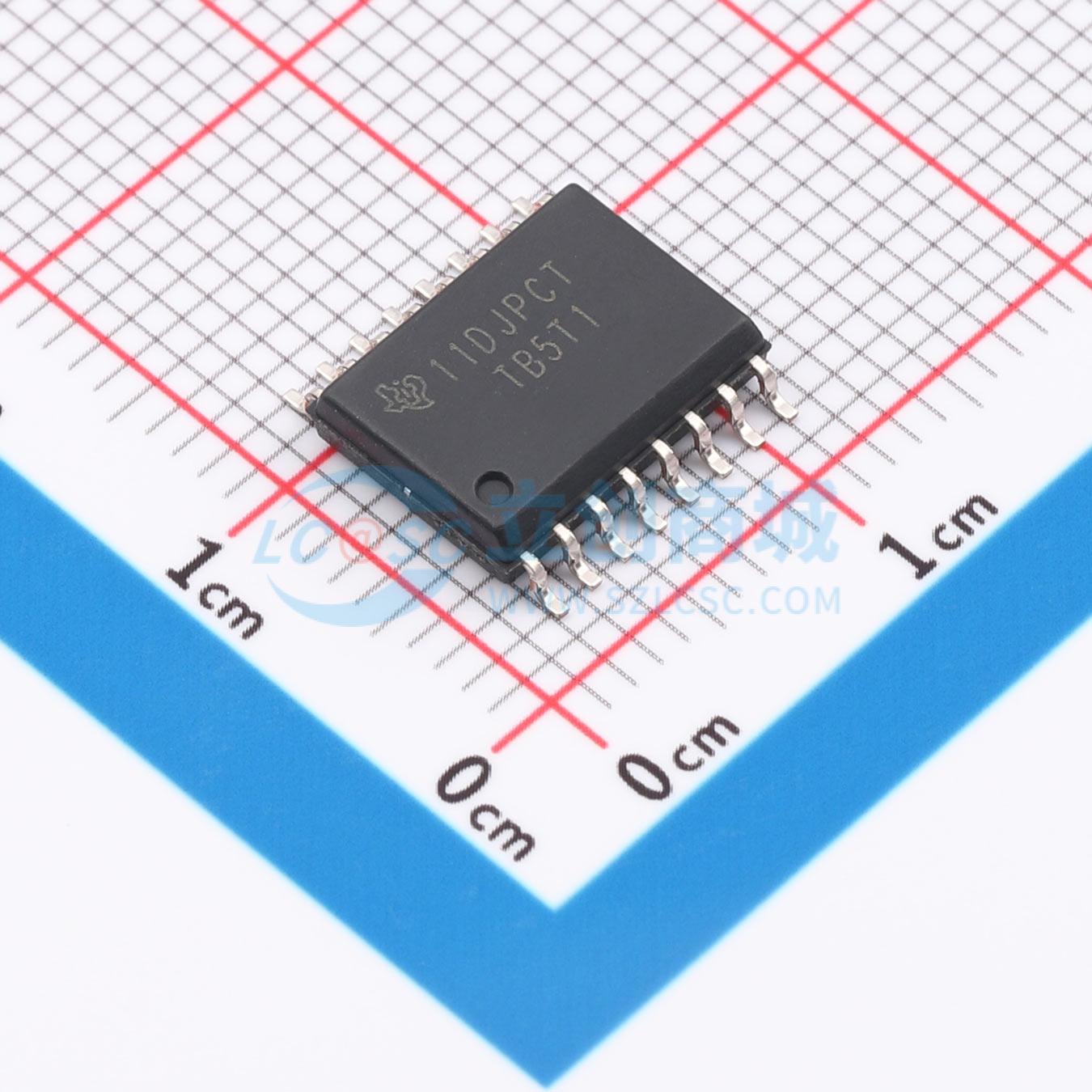

TB5T1D

TB5T1器件是一款双差分驱动器/接收器电路，可通过平衡传输线发送和接收数字数据。双驱动器将输入的TTL逻辑电平转换为差分准ECL输出电平。双接收器将差分输入逻辑电平转换为TTL输出电平。每对驱动器或接收器都有各自独立的通用使能控制，允许在单个集成电路上发送和接收串行数据和控制时钟。TB5T1需要客户在电路板上提供端接电阻。 接收器输入电路的掉电负载特性相对于电源约为8 kΩ；因此，当电路掉电时，它不会对传输线造成负载。

• 可功能替代Agere BTF1A
• 三态逻辑低电平输出，ESD保护：HBM > 3 kV，CDM > 2 kV
• Vcc = 0时无线路负载
• 能够驱动50 Ω负载
• 最大传播延迟2.0 ns
• 输出偏斜0.2 ns（典型值）
• 高输入阻抗，约8 kΩ
• 最大传播延迟4.0 ns
• 50 mV迟滞
• 压摆率受限（1 ns内从80%到20%）
• ESD保护：HBM > 3 kV，CDM > 2 kV
• 输入电压范围：-1.1 V至7.1 V
• 每对驱动器/接收器有通用使能控制
• 工作温度范围：-40℃至85℃
• 单5.0 V ±10%电源供电
• 提供鸥翼型SOIC（JEDEC MS - 013，DW）和SOIC（D）封装
• 在带有端接电阻的电路中，电路掉电时线路仍保持阻抗匹配。驱动器掉电时不会对线路造成负载。
• 所有器件均经过-40℃至85℃工作特性测试。
• 该器件的逻辑输入包含内部上拉电阻，阻值约为40 kΩ，连接到VCC，以确保输入开路时为逻辑高电平。
